低通滤波器对脉冲信号有哪些影响

有关低通滤波器对脉冲信号的影响，对传输脉冲信号的电缆滤波时，不能破坏脉冲信号的功能，注意区分有屏蔽的场合与无屏蔽的场合，面板滤波器与板上滤波器的区别。

对传输脉冲信号的电缆滤波时，要注意不能破坏脉冲信号的功能。

比较保守的方法：使滤波器的截止频率大于1/tr，或脉冲重复频率的15倍。

如果，仅在信号线上并联电容，则：Cmax=0.3tr/RT。RT是电容两侧阻抗的并联值。若电容的一侧是传输线，则这一侧的阻抗用传输线特性阻抗代替。

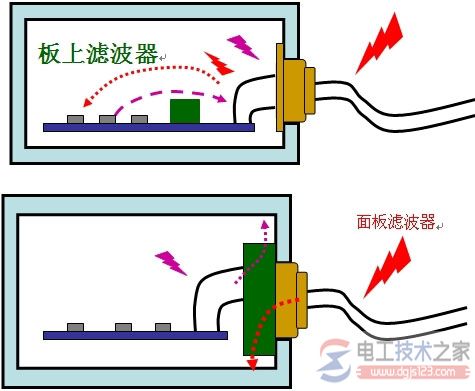

无屏蔽的场合：滤波器靠近被滤波导线的靠近器件或线路板一端。

有屏蔽的场合：在屏蔽界面上。
