滤波器的功能类型与特性指标图解

有关滤波器的功能类型与特性指标，滤波电路的分类，滤波器的优点与缺点，滤波器输出波形，滤波器的主要特性指标，有特征频率、增益与衰耗、阻尼系数与品质因数、灵敏度等。

一、滤波器的功能和类型

功能：滤波器是具有频率选择作用的电路或运算处理系统，具有滤除噪声和分离各种不同信号的功能。

二、滤波电路的分类

1、按信号性质分类模拟滤波器和数字滤波器。

2、按所用元件分类无源滤波器和有源滤波器。

3、按电路功能分类: 低通滤波器；高通滤波器；带通滤波器；带阻滤波器。

4、按阶数分类: 一阶，二阶 … 高阶。

5、按输出波形的逼近分类: 巴特沃斯逼近，切比雪夫逼近，贝赛尔逼近。

无源滤波器由无源元件R、L、C组成。

三、缺点

1、带负载能力差。当RL变化时，输出信号的幅值将随之改变，滤波特性也随之变化。

2、无放大作用。由于R及C上有信号压降，使输出信号幅值下降。

3、过渡带较宽，幅频特性不理想，边沿不陡。

有源滤波器由有源器件集成运放和无源元件R、C组成。

四、优点

1.运放本身对RC网络影响小。

2、有源滤波电路中可加电压串联负反馈，使输入电阻高、输出电阻低，输入输出之间具有良好的隔离。只需把几个低阶滤波电路串起来就可构成高阶滤波电路，无需考虑级间影响。

3、除滤波外，还可放大信号，放大倍数容易调节。

五、缺点

1、不宜用于高频。因为通用型集成运放的带宽一般较窄。一般使用频率在几千赫以下。

2、不宜在高电压、大电流情况下使用。

3、可靠性较差。

4、使用时需外接直流电源。

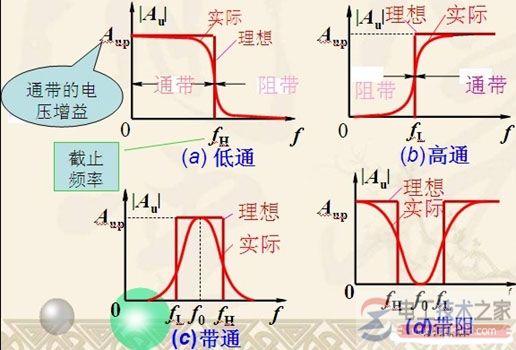

5、种波器的幅频特性。
