滤波器的电路功能，滤波器的种类与特性

本文介绍了滤波器的电路功能，实际上是一种选频电路，滤波器的种类从大类分：数字滤波器，模拟滤波器等，这里重点介绍了模拟滤波器的四种类型，以及滤波器的频繁特性。

一、滤波器的电路功能

电路功能：让某一频段的信号顺利通过，滤除其它频段的信号，所以它实际上是一种选频电路。在微弱信号测量中，滤波器是一个非常重要的电路，模拟滤波器几乎在各种信号处理中必不可少。

下图中的信号是经过低通滤波器后的情况。

经过低通滤波器的处理，大大地提高了电路中的信/噪比。

滤波器的种类：从大类分：数字滤波器，模拟滤波器，本课程介绍模拟滤波器。

模拟滤波器：低通滤波器(LPF)、高通滤波器(HPF)、带通滤波器(BPF)、带阻滤波器(BEF)等四种。

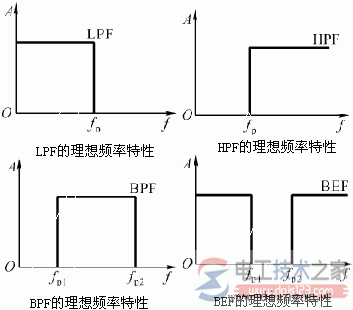

它们的频率特性如下：

上面都是理想的频率特性，在实际情况中，将采取各方面的技术和措施，使实际的频率特性向理想化接近。

有源滤波器的分析过程与方法：利用电路原理中的节点电流法→电压增益的传递函数→s用代入求增益的复数表达式→画出频率特性→求滤波电路的各项指标：通带增益、滤波器的截止频率(中心频率)、品质因素、带宽等。

二、滤波器的分类方法

按元件分类，滤波器可分为：有源滤波器、无源滤波器、陶瓷滤波器、晶体滤波器、机械滤波器、锁相环滤波器、开关电容滤波器等。

按信号处理的方式分类，滤波器可分为：模拟滤波器、数字滤波器。

按通频带分类，滤波器可分为：低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。

除此之外，还有一些特殊滤波器，如满足一定频响特性、相移特性的特殊滤波器，例如，线性相移滤波器、时延滤波器、音响中的计杈网络滤波器、电视机中的中放声表面波滤波器等。

按通频带分类，有源滤波器可分为：低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）、带阻滤波器（BEF）等。

按通带滤波特性分类，有源滤波器可分为：最大平坦型（巴特沃思型）滤波器、等波纹型（切比雪夫型）滤波器、线性相移型（贝塞尔型）滤波器等。

按运放电路的构成分类，有源滤波器可分为：无限增益单反馈环型滤波器、无限增益多反馈环型滤波器、压控电源型滤波器、负阻变换器型滤波器、回转器型滤波器等。
