74HC138组成32线译码器的接线方法

74HC138组成32线译码器的连接方法

输入端为EDCBA，低三位CBA分别连接4片73HC138的输入端，用高二位ED实现片选。

把5线-32线译码器的5根输入线A4A3A2A1A0分成两组，低三位A2A1A0接至每个138的输入端，高两位A4A3用来产生片选信号，A4A3的组合状态共4个，每个状态的输出接至138的对应控制端。

片选信号的产生有多种方法，最简单的方法是将A4A3接到2:4译码器（74LS139)输入端，四个输出接到四个138的控制端，每个138剩余的两个控制端直接接相应电平。

74HC138组成32线译码器的具体方法

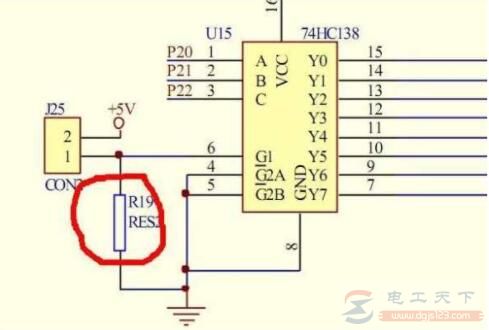

74HC138特有3个使能输入端：两个低有效（E1和E2）和一个高有效（E3）。除非E1和E2置低且E3置高，否则74HC138将保持所有输出为高。利用这种复合使能特性，仅需4片74HC138芯片和1个反相器，即可轻松实现并行扩展，组合成为一个1-32（5线到32线）译码器。

工作原理：利用×138（1）的控制端S1’、S2’与×138（2）的控制电路S1相连，接入四位输入D0、D1、D2、D3的最高为A3可以完成译码器的扩展。取第（1）片74HC138的和作为它的第四个地址输入端（在同一个时间令），取第（2）片的作为它的第四个地址输入端（在同一个时间令），取两片的，并将第（1）片的和接至，将第（2）片的接至，如图2-3所示。

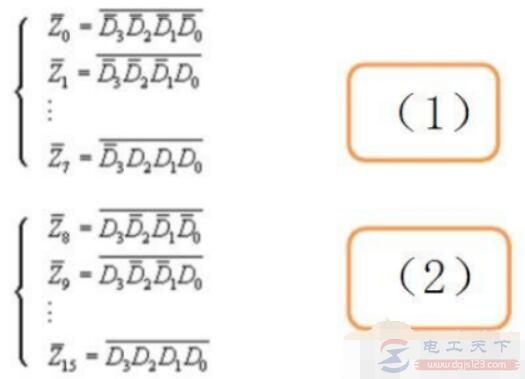

得到两片74HC138的输出分别为：

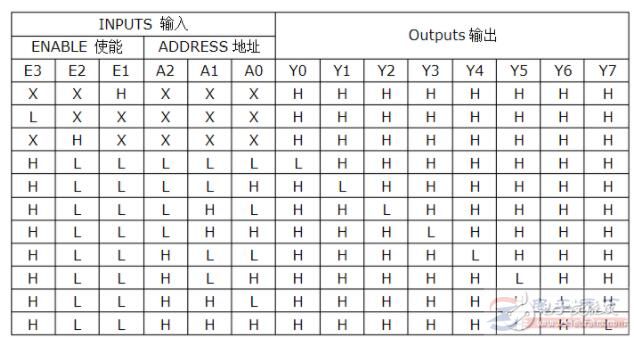

图：74HC138真值表

数据字节顺序，D3 D2 D1 D0，通过真值表，我们可以发现，用四个74HC138组合成32线译码器原理关键在于D3

当D3 = 0时，（1）被选中，使能，（2）未被选中，全部输出H，也即Y8~Y15全部为H，D0~D2控制Y0~Y7的低电平输出位。1号是16位数据的低字节，2号是16位数据的高字节。高字节默认为0XFF，低字节由1号控制，显示Y0-Y7；
