4线16译码器的工作原理说明

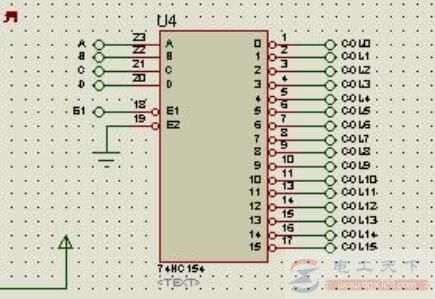

4线16译码器的工作原理

对0000—0111的输入信号进行译码输出，将两片3线—8线译码器连接成4线—16线译码器，其中第二片74138的使能端G1和第一片的使能端G2A接成D输入端。

当D=0时，第一片74138工作，对0000—0111的输入信号进行译码输出。当D=1时，第二片74138工作，对1000—1111的输入信号进行译码输出。其输出为低电平有效，使能端G1为高电平有效，/G2/G3为低电平有效，当其中一个为低电平，输出端全部为1。
