三相功率怎么测量，三相功率的三种测量方法

有关三相功率的测量方法，三相交流电路分为三相三线制和三相四线制两种系统，这里介绍三种测量方法，分别为一表法、两表法与三表法。

三相功率的测量方法

一、三相交流电路的分类

三相交流电路按电源和负载的连接方式的不同，分为三相三线制和三相四线制两种系统，而每一种系统在运行时又有不同的情况。

二、三相功率的测量方法

根据三相电路的特点，有如下三种测量方法。

1、一表法

利用单相功率表直接测量三相三线制Y形对称电路中任意一相的功率，然后乘以3，即可得出三相所消耗的功率，如图1（a）：

图1 一表法测量对称三相电路的有功功率

对于三相三线完全对称电路来说，则可按图1（b）接线方式测量；但如果被测电路的中点不便于接线，或负载不能断开，则应按图2所示的线路进行测量。

图中，电压支路的非发电机端所接的是人工中点，即由两个与电压支路阻抗值相同的阻抗接成丫形，作为人工中点。

图2 应用人工中点的一表法线路

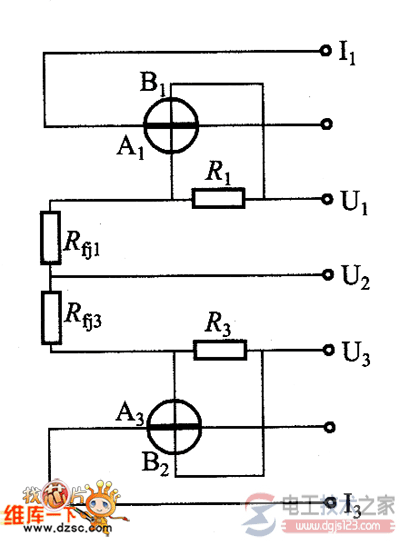

图3 两表法测量三相三线制电路功率的线路

2、两表法

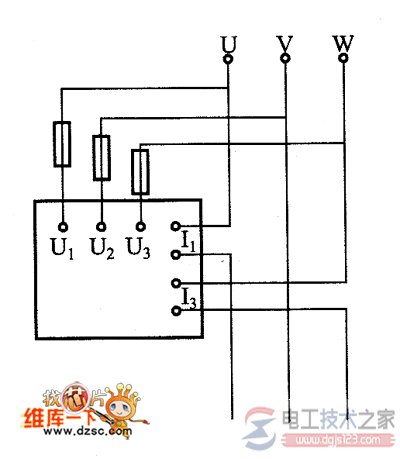

在三相三线制电路中，不论其电路是否对称，都可以用图3所示的两表法来测量它的功率（也可以测量电能）。

其三相总功率P为两个功率表读数Pt和P2的代数和，即：P=P1 P2

应用两表法时，应注意两点。

第一，接线时应使两个功率表的电流线圈串联接人电路任意两线，使其通过的电流为三相电路的线电流，两只功率表的电压支路的发电机端必须接至电流线圈所在线，而另一端则必须接至没有接电流线圈的第三线。

第二，读数时必须把符号考虑在内，当负载的功率因数大于0.5时，两功率表读数之和即是三相总功率；当负载的功率因数小于0.5时，将有一只功率表的指针反转，此时应将该表电流线圈的两个端钮反接，使指针正向偏转，该表的读数应为负，三相总功率即是两表读数之差。

3、三表法

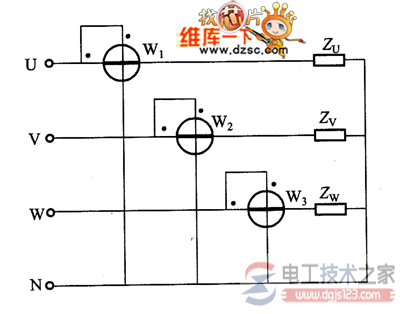

在三相四线制电路中，不论其对称与否，都可以利用三只功率表测量出每一相的功率，然后将三个读数相加即为三相总功率，三表法测量三相四线制电路有功功率的接线如图4所示。

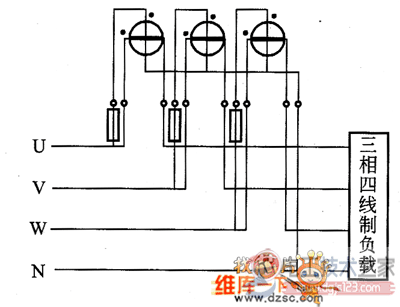

图4 三表法测量三相四线制电路有功功率的接线
