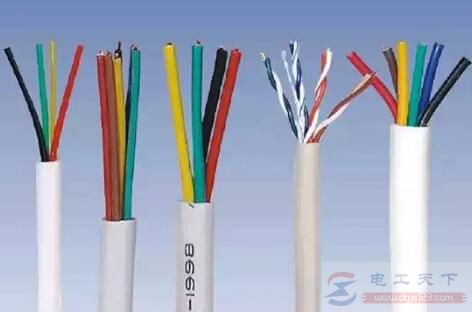

常用电缆代号含义说明

有关电线电缆的知识，电缆的类型有哪些，常见的有绝缘线、控制电缆、农用电缆等，电缆代号含义的含义是什么，比如导体材料、绝缘种类、内护层和防火特性等，下面具体来看下。

电缆代号含义

1、类别与用途代号

A-安装线；B-绝缘线；C-船用电缆；K-控制电缆；N-农用电缆；R-软线；U-矿用电缆；Y-移动电缆；JK-绝缘架空电缆；M-煤矿用；ZR-阻燃型；NH-耐火型；ZA-A 级阻燃；ZB-B 级阻燃；ZC-C 级阻燃；WD-低烟无卤型。

2、导体材料

L-铝；T-铜。

3、绝缘种类

V-聚氯乙烯；X-橡胶；Y-聚乙烯；YJ-交联聚乙烯；Z-油浸纸。

4、内护层

V-聚氯乙烯护套；Y-聚乙烯护套；L-铝护套；Q-铅护套；H-橡胶护套；F-氯丁橡胶护套。

5、特征

D-不滴流；F-分相；CY-充油；P-贫油干绝缘；P-屏蔽；Z-直流；B-扁平型；R-柔软；C-重型；Q-轻型；G-高压；H-电焊机用；S-双绞型。

6、铠装层

0-无；2-双钢带；3-细钢丝；4-粗钢丝。

7、外被层

0-无；1-纤维外被；2-聚氯乙烯护套；3-聚乙烯护套。

8、防火特性

阻燃电缆在代号前加ZR；耐火电缆在代号前加NH；防火电缆在代号前加DH。
