元器件引脚与导线线头及漆包线与纱包线线头的处理

有关元器件引脚与导线线头及漆包线与纱包线线头的处理方法，元器件引脚的处理，绝缘导线线头的处理，漆包线与纱包线线头的处理方法图解。

元器件引脚与导线线头及漆包线与纱包线线头

所有元器件的引脚和连接导线的线头，在焊入电路板之前，都必须清洁后镀上锡。有的元器件出厂时引脚已镀锡的，因长期存放而氧化了，也应重新清洁后镀锡。

1、元器件引脚的处理

清洁元器件引脚可用橡皮擦拭，如图1所示。

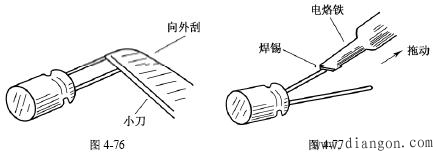

对于氧化严重的元器件引脚，可用小刀或断锯条等利器将其刮净，如图2所示。在用刀刮的过程中应注意旋转元器件引脚，务求将引脚的四周一圈全部刮净。

清洁后的元器件引脚应及时镀上锡，以防再度氧化。

操作方法如图3所示，电烙铁头部蘸锡后，在松香的助焊作用下，沿元器件引脚拖动，即可在引脚上镀上薄薄的一层焊锡。

图1

2、绝缘导线线头的处理

绝缘导线在焊接前，首先应剥去其线头部分的绝缘层，再对其芯线线头部分进行清洁处理。剥除绝缘层可用以下方法。

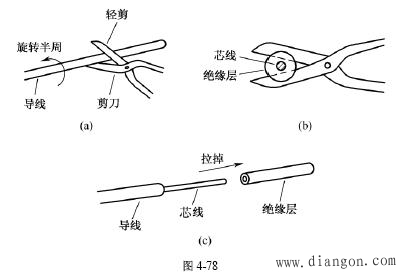

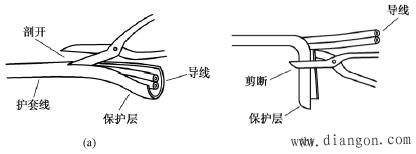

（1）小剪刀剥除。如图4所示，用小剪刀轻轻剪切入导线的绝缘层，同时旋转导线半周以上，使其绝缘层被环切一周。剪切过程中应注意不可伤及芯线。然后用手拉掉线头上的绝缘层即可。对于护套线或电缆，应先按图6所示剖开并剪去线头部分最外部的保护层，露出导线，再按图5所示方法剥除线头的绝缘层。

图6

（2）钢丝钳剥除。

如图7所示，用钢丝钳的刀口轻轻切入导线的绝缘层，然后向线头方向拉开，即可拉掉线头部分的绝缘层。钢丝钳剥除法适用于芯线截面较小的绝缘导线。

剥除过程中应注意掌握钢丝钳握紧的力度，力度过小不易剥除绝缘层，力度过大则会损伤甚至钳断芯线。

图7
