导线的封端：锡焊封端法与压接封端法

有关导线的封端方法，锡焊封端法，适用于铜芯导线与铜接线端子的封端，压接封端法，适用于铜导线和铝导线与接线端子的封端。

锡焊封端法与压接封端法

安装后的配线出线端，最终要与电器或设备相连。将导线端部装设接线耳，用接线耳(又称线鼻子)先与线端用压接钳压接，如图(d)，或进行钎焊(大截面采用乙炔气焊)，然后由接线耳再与接线端子进行螺钉压接，与设备相连接即为封端连接，大截面导线的设备连接常采用此法。

接线耳和接线端子螺钉的形状如图(a)、图(b)、图(c)。

1、锡焊封端法

适用于铜芯导线与铜接线端子的封端。

封端方法：

焊接前，先清除导线端和接线耳内表面的氧化层，并涂上无酸焊锡膏，将线端搪一层锡后把接线耳加热，将锡熔化在接线耳孔内，再插入搪好锡的芯线继续加热，直到焊锡完全熔化渗透在线芯缝隙中为止。

钎焊时，必须使锡液充分注入空隙，封口要丰满；灌满锡液后，导线与接线耳(或接线端子螺钉)之间的位置不可挪动，要等焊锡充分凝固后方可放手，否则，会使焊锡结晶粗糙，甚至脱焊。

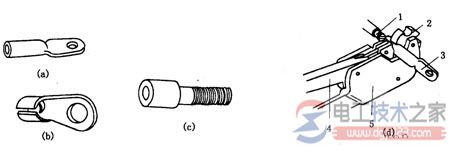

图1 接线耳与接线端子螺钉

(a) 大载流量用接线耳 (b) 小载流量用接线耳 (c) 接线端子螺钉 (d) 导线线头与接线耳的压接方法

1-线头 2-模块 3-接线耳 钳柄 5-压接钳头

2、压接封端法

适用于铜导线和铝导线与接线端子的封端(但多用于铝导线的封端)。

封端方法：先把线端表面清除干净，将导线插入接线端子孔内，再用导线压接钳进行钳压，如图1。
