汽车导线与线束种类与安装注意事项

有关汽车导线与线束种类与安装注意事项，汽车导线包括普通低压导线、起动电缆、屏蔽线、蓄电池搭铁电缆等，汽车电系电路导线截面积，安装汽车线束的注意事项.

1、低压导线

普通低压导线：普通低压导线为铜质多丝软线。导线的选择主要根据用电设备的工作电流进行选择，但最小不得小于0.5mm2。

起动电缆：起动电缆用于连接蓄电池与起动机开关的主接线柱，截面有25、35、50、70mm2等多种规格，允许电流达到500-1000A。为了保证起动机正常工作，并发出足够的功率，要求在线路上第100A的电流电压降不得超过0.1-0.15V。

屏蔽线：屏蔽线也称同轴电缆，其作用是将导线与外界的磁场隔离，避免导线受外界磁场影响而产生干扰，尤其在防止汽油机高压点火干扰方面非常有效。屏蔽线常用于低压微弱信号线路，如天线连接线及各种传感器和电子控制单元之间的通讯，在爆震信号电路、氧传感器信号电路等处使用普遍。

蓄电池搭铁电缆：蓄电池的搭铁线是由铜丝编织而成的扁形软铜线，国产汽车常用的搭铁线长度有300、450、600、760mm四种。

汽车电路导线主要截面积值如图1。

汽车用低压导线的颜色和代号如图2。

汽车电系各系统的主色如图3。

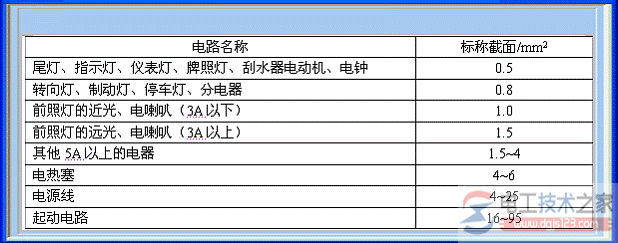

图1 汽车电系电路导线截面积推荐值

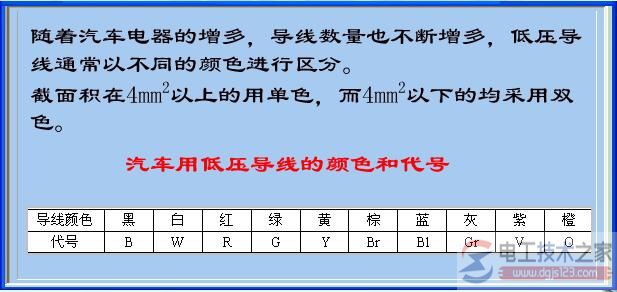

图2 汽车用低压导线的颜色和代号
