导线与瓷瓶绑扎注意事项

在低压和10kv高压的架空线上，一般都用绝缘子作为导线的支持物。直线杆上的导线与绝缘子的贴靠方向应一致；转角杆上的导线，必须贴靠在绝缘子外侧，导线在绝缘子上的固定，均采用绑扎方法，裸铝绞线因质地过软。

而绑扎时用力较大，故在绑扎前需在铝绞线上包缠一层（如铝包带），包缠长度以两端各伸出绑扎处10~30mm为准。

1、蝶形绝缘子上导线的绑扎

绑扎前，先在导线绑扎处包缠150mm长的铝带，包缠时，铝带每圈排列必须整齐、紧密和平服。

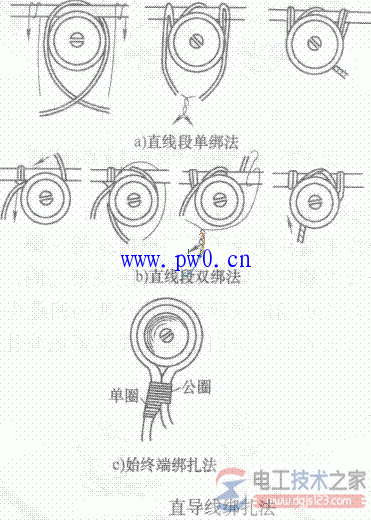

1）直线段导线在蝶形绝缘子上的绑扎

① 把导线紧贴在绝缘子颈部嵌线槽内，并使扎线一端留出足够在嵌线槽中绕一圈和在导线上绕10圈的长度，而且使扎线与导线成X状。

② 把扎线从导线右下侧嵌线槽背后至导线左边下侧，按逆时针方向围绕正面嵌线槽，从导线右边侧出。【导线与瓷瓶绑扎注意事项】

③ 接着将扎线贴紧并围绕绝缘子嵌线槽背后至导线左边下侧，在贴近绝缘子处开始，将扎线在导线上紧缠10圈后，剪除余端。

④ 把扎线的另一端围绕嵌线槽背后至导线右边下侧，也在贴近绝缘子处开始，将扎线在导线上紧缠10圈后剪除。

2）始终端支持点在蝶形绝缘子上的绑扎

①把导线末端先在绝缘子嵌线槽内围绕一圈。

②接着把导线末端压着第一圈后再围绕第二圈。

③把扎线短的一端嵌入两导线末端并合处的凹缝中，扎线长的一端在贴近绝缘子处，按顺时针方向把两导线紧紧地缠扎在一起。

④在两始、终端导线上紧缠扎线到100mm长后，将扎线短的一端用钢丝钳紧绞6圈后剪去余端，并贴紧在两导线的夹缝中。
