有关铝芯导线的连接方法，包括螺钉压接法连接、钳接管压接法连接、线头与接线桩的连接，以及线头与螺钉平压式接线桩的连接方法等。

铝芯导线的连接方法

铝极易氧化，而氧化铝膜的电阻率又很高，所以铝芯导线不能采用铜芯线的方法进行连接，否则容易发生事故。

1、螺钉压接法连接

适用于负荷较小的单股芯线连接。在线路上可通过开关、灯头和瓷接头上的接线桩螺钉进行连接。

连接前必须用钢丝刷除去芯线表面的氧化铝膜，并立即涂上凡士林锌膏粉或中性凡士林，然后方可进行螺丝压接。

作直线连接时，先把每根铝导线在接近线端处卷上2～3圈，以备线头断裂后再次连接用，若是两个或两个以上线头同接在一个接线桩时，则先把几个线头拧接成一体，然后压接。如图1所示。

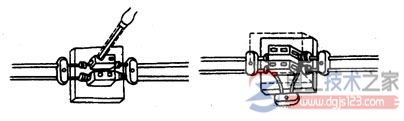

图1 单股铝芯导线的螺钉压接法连接

2、钳接管压接法连接

使用于户内外较大负荷的多根芯线的连接。压接方法是：选用适应导线规格的钳接管(压接管)，清除掉钳接管内孔和线头表面的氧化层，按如图2所示方法和要求，把两线头插入钳接管，用压接钳进行压接。

如果是钢芯铝绞线，两线之间则应衬垫一条铝质垫片，钳接管的压坑数和压坑位置的尺寸是有标准的。

3、线头与接线桩的连接

在各种用电器或电气装置上，均有接线桩供连接导线用，常用的接线桩有针孔式和螺钉平压式两种。

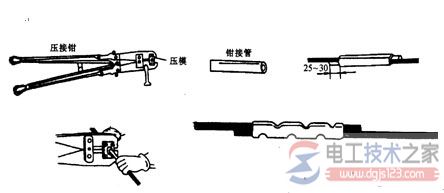

图2 钳接管压接法连接

1、线头与针孔式接线桩的连接方法

如图12，在针孔式接线桩上接线时，如果单股芯线与接线桩插线孔大小适宜，只要把芯线插入针孔，旋紧螺钉即可，如图3(a)

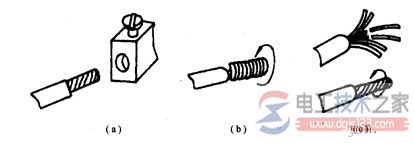

图3 线头与针孔式接线桩的连接

如果单股芯线较细，则要把芯线折成双根，再插入针孔；或选一根直径大小相宜的铝导线作绑扎线，在已绞紧的线头上紧密缠绕一层，线头和针孔合适后再进行压接，如图3(b)所示。如果是多根软芯线，必须先绞紧线芯，再插入针孔，切不可有细丝露在外面，以免发生短路事故。若线头过大，插不进针孔，可将线头散开，适量减去中间几股，然后绞紧的线头，进行压接如图3(c)所示。

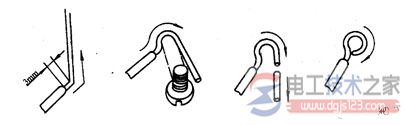

图4 单股芯线羊眼圈弯法

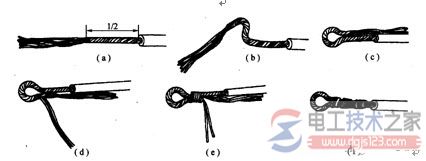

图5 多股芯线压接圈弯法

2、线头与螺钉平压式接线桩的连接

在螺钉平压式接线桩上接线时，如果是较小截面单股芯线，则必须把线头弯成羊眼圈，如图4，羊眼圈弯曲的方向应与螺钉拧紧的方向一致。多股芯线与螺钉平压式接线桩连接时，压接圈的弯法如图5所示。较大截面单股芯线与螺钉平压式接线桩连接时，线头须装上接线耳，由接线耳与接线桩连接。
