电线电缆型号与规格的选用原则

有关电线电缆型号与规格，以及相关的选用原则，选用电线电缆时，关注电线电缆型号、规格 (导体截面)等要素，根据敷设条件与安全要求，选择不同规格与型号的电线电缆。

电线电缆型号规格的选用原则

在选用电线电缆时，一般要注意电线电缆型号、规格 (导体截面)的选择。

1、电线电缆型号的选择

选用电线电缆时，要考虑用途，敷设条件及安全性；例如， 根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；

根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；

根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。

2、电线电缆规格的选择

确定电线电缆的使用规格 (导体截面)时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。

根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。

若用户没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：

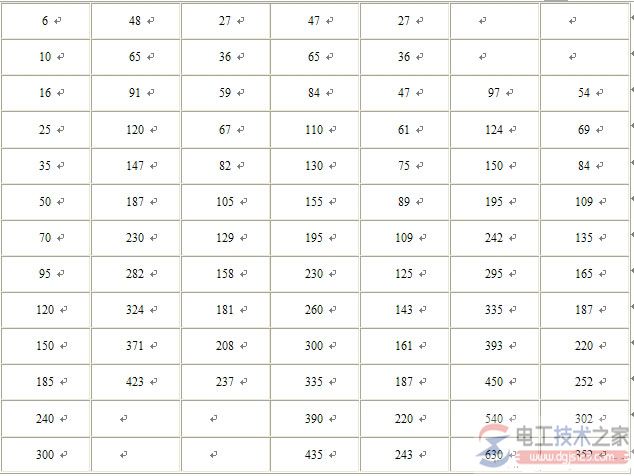

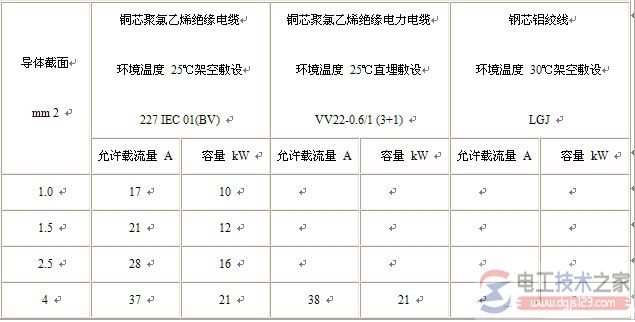

图：电线电缆规格选用参考表

说明：

1、同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

2、本表计算容量是以三相380V、Cosφ＝0.85为基准，若单相220V、Cosφ＝0.85，容量则应×1/3。

3、当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于频繁起动电机时，应选用大2～3个规格。

4、本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。

5、以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。
