电缆浮球开关与控制器的接线图与注意事项

有关电缆浮球开关与控制器的接线图与注意事项，电缆浮球开关的接线和浮球开关的安装方法，包括重锤安装方法与接线方法，电缆浮球开关控制水泵接线示意图等。

电缆浮球开关的接线方法

电缆浮球开关是常用的一种水位控制器，它结构简单，安装方便，控制灵敏，深受广大用的认可，但是在实际使用中，人们常常对这个简单的开关，安装和接线有时搞不清楚。

一、重锤安装方法

1、将浮球开关的电线从重锤的中心下凹圆孑L处穿入后，轻轻推动重锤，使嵌在圆孔上方的塑胶环因电线头之推力而脱落。

（如果有必要的话，也可用螺丝起子把此一塑胶环拆下），再将这个脱落的塑胶环套在电缆上你所想因定重锤以设定水位之置。

2、轻轻地推动重锤拉出电缆，直到重锤中心扣住塑胶环。**重锤只要轻扣在塑胶环中即不会滑落，此塑胶环如有损坏或遗失，可用同轻裸铜线扣入电缆代替。

重锤为要求才附之配件请将电缆直接拉到控制箱，尽量避免使用中间接头，若不得已而有接头时，绝不可将电缆线接头浸入水中。

接线方法：

① 使用黑色和蓝色的电线：浮球在上液位时，接点是不通的状态。浮球在下液位时，接点是接通的状态。

② 使用黑色和棕色的电线：浮球在上液位时，接点是接通的状态。浮球在下液位时，接点是不通的状态。

二、电缆浮球开关

安装注意事项：

1、浮球动作长度a必须小于槽壁与电缆距离A，浮球控制最低水位d必须大于水位D。

2、安装位置与流入口应保持适当距离以免浮球开关被入水口吸入。

3、安装位置与流入口应保持适当距离以免被水冲击造成感应不正确，若无法避免时可加装防护管改善。

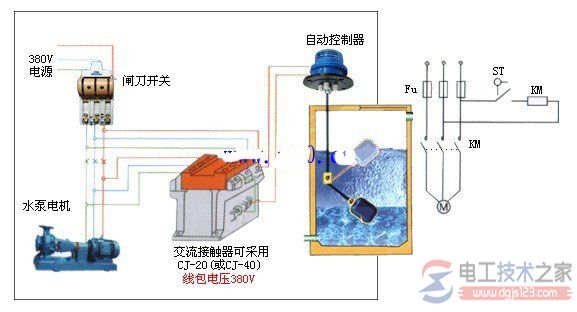

电缆浮球开关控制水泵接线示意图：
