自恢复保险丝原理是什么，自恢复保险丝工作原理详解

【自恢复保险丝原理是什么，自恢复保险丝的工作原理详解】

篇一，自恢复保险丝的工作原理

1、概述

传统保险丝座位过流保护，仅能保护一次，烧断了就需更换。 而作为新兴过流保护元件的自恢复保险丝具有过流过热保护，自动恢复双重功能。

2、过流过热保护

自恢复保险丝元件串联在电路中，正常情况下，呈低阻状态，保证电路正常工作。当电路发生短路或串入异常大电流时，自恢复保险丝元件的自热使其阻抗增加，把电流限制到足够小，起到过电流保护作用。同时当外界环境温度急升时，环境到达产品开关温度后，可起到过温保护作用。

3、自动复原

当产生过流过热的故障得到排除，自恢复保险丝元件自动复原到低阻状态。这既避免了维护更换，也避免了可能引起的电路损坏的持续循环的开闭状态。

自恢复保险丝具有过流过热保护，自动复原双重功能的原因是由于其特殊的构造。

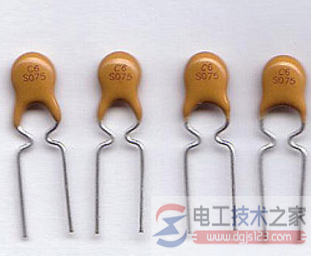

自恢复保险丝是由高分子聚化合物及导电材料等混合制成。异常情况下，自恢复保险丝元件内部温度迅速上升，聚合物材料随即膨胀，引起阻抗剧增，通过的电流变小，使得导电通路断开，达到保护目的。当异常大电流排除后，自恢复保险丝的自热不足以维持其高阻状态，其阻抗又恢复到低阻状态。与传统保险丝相比，具有可自复，体积小，更坚实的优点。

4、动作原理

自恢复保险丝的动作原理是一种能量的动态平衡，流过自恢复保险丝元件的电流由于自恢复保险丝的关系产生热量，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高自恢复保险丝元件的温度。

正常工作时的温度较低，产生的热和散发的热达到平衡，自恢复保险丝元件处于低阻状态，自恢复保险丝不动作，当流过自恢复保险丝元件的电流增加或环境温度升高，但如果产生的热和散发的热仍然平衡时，自恢复保险丝仍不动作。若此时电流或环境温度继续再增加 ，产生的热量会大于散发出去的热量，使得自恢复保险丝元件内部温度剧增，在此阶段，很小的温度变化会造成阻值的大幅提高，这时自恢复保险丝元件处于高祖状态，阻抗的增加限制了电流，电流在很短时间内急剧下降。从而保护设备免受损坏，只要施加的电压所产生的热量足够自恢复保险丝元件散发出的热量，处于变化状态下自恢复保险丝元件便可以一直处动作状态（高阻）。当时加的电压消失时，自恢复保险丝便可以自动复原了。

五、恢复时间特性

在自恢复保险丝元件过流条件消失的几秒内，自恢复保险丝元件的温度很快下降，自恢复保险丝元件便很快恢复到其低阻状态。

六、环境温度的影响

1.环境温度的提高 ，在超过25℃时便会使通过自恢复保险丝的电流减速。 2.环境温度25℃时线路上的电流100%通过自恢复保险丝，但若有超过两倍以上额定电流产生时，自恢复保险丝便会动作。 3.环境温度越高，通过的电流越大。则动作的时间会越短。环境温度与电流值折减率如表2所示。

七、耐候性

（1）使用环境条件：温度5℃~40℃，相对湿度≤95%RH（25℃），大气压86-106KPa （2）形式检验参照《YD/T741-2002》 （3）引线可焊性应满足常规波峰焊工艺要求 （客户如使用波峰焊或会焊工艺应先进行试验确认本产品适合该工艺） 八、警告 1.超过自恢复保险丝的使用条件或其他不适当的使用有可能导致损害，甚至可能引起电击穿或火焰。 2.自恢复保险丝元件是为电路中偶尔出现的过流而设计，不建议用在连续且持续过流的电路中。 3.避免自恢复保险丝元件接触化学溶剂，长时间的接触将损坏元件性能。
