各类铜芯导线的连接方法与步骤

有关各类铜芯导线的连接方法与步骤，包括单股铜芯导线的直接连接，单股铜芯导线的T字分支连接，7股铜芯导线的直接连接，19股铜芯导线的直接连接，19股铜芯导线的T字分支连接等。

常用电力线的线芯有单股、7股和19股多种，线芯股数不同，连接方法也不同。当导线不够长或分接支路时，就要将导线与导线连接。

1、单股铜芯导线的直接连接

先把两线端X形相交，如图1(a)；互相绞合2～3圈，如图1(b)所示；然后扳直两线端，将每线端在线芯上紧贴并绕6圈，如图1(c)、(d)所示。多余的线端剪去，并钳平切口毛刺。

2、单股铜芯导线的T字分支连接

连接时要把支线芯线头与干线芯线十字相交，使支线芯线根部留出约3～5mm；较小截面芯线按图2所示的方法，环绕成结状，再把支线线头抽紧扳直，然后紧密地并缠6～8圈，剪去多余芯线，钳平切口毛利。

较大截面的芯线绕成结状后不易平服，可在十字相交后直接并缠8圈；但并缠时必须十分的紧密牢固。

图1 单股铜芯导线直接连接

图2 单股铜芯导线T字分支连接

3、7股铜芯导线的直接连接，按下列步骤进行。

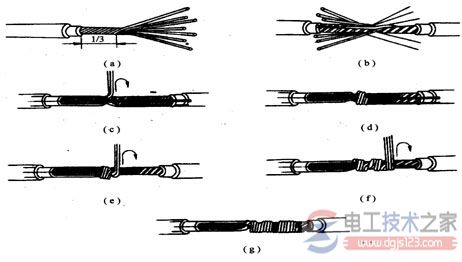

a. 先将剖去绝缘层的芯线头拉直，接着把芯线头全长的1／3根部进一步绞紧，然后把余下的2／3根部的芯线头，如图3(a)所示方法，分散成伞骨状，并将每股芯线拉直。

b. 把两导线的伞骨状线头隔股对叉，如图3(b)所示，然后捏平两端每股芯线。
