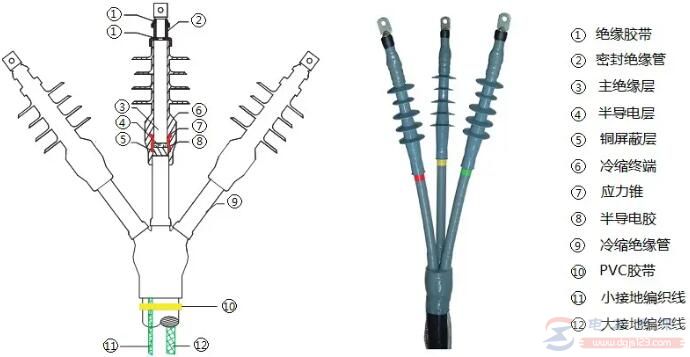

干包低压电缆终端头制作与安装施工方法

有关电缆终端头的制作方法，怎么制作干包低压电缆终端头，以及如何进行安装施工，需要做好哪些准备工作，在安装与施工过程中，需要进行电缆绝缘测试，剥除铠钢带，以及压接接线端子等，下面来了解下。

1、准备工作

（1）准备材料和工具，检查材料是否合格，按施工设计图核对电缆型号、规格，检查电缆是否受潮。

（2）施工现场符合安全防火规定，现场设一人防火防爆，使用喷灯时须注意防火防爆。

2、电缆绝缘测试

用500V遥表对低压电缆进行绝缘测试，并作好记录，绝缘电阻应大于100MΩ，如不符合要求，检查电缆是否受潮或受损。经检查如断一段电缆后合格方可进行下一步工序，注意每遥测一次后要对线芯进行充分放电。

3、剥除电缆护层

（1）根据电缆与设备连接的具体尺寸，测量好电缆长度并做好标记，锯掉多余电缆，剥除外护套，用铜线固定按尺寸固定好铠装钢带和铜线。

（2）制作电缆终端头，从剥切电缆开始应连续操作直至完成，缩短绝缘暴露时间，剥切电缆时不应损伤线芯和保留的绝缘层，制作时应采取加强绝缘、密封防潮、机械保护等措施。

4、剥除铠钢带
