兆欧表如何测试电力电缆绝缘电阻？

有关兆欧表测试电力电缆绝缘电阻的方法，包括准备工作与测试步骤等，测量10kV电力电缆的绝缘电阻应选择2500V兆欧表，测试项目主要是相间及对地的绝缘电阻值。

兆欧表测试电力电缆绝缘电阻的方法

一、准备工作

1、测量10kV电力电缆的绝缘电阻应选择2500V兆欧表（带有测试线）。测量前，应对兆欧表进行检查，观察指针是否正常，线夹引线与线夹端子连接是否良好，测量导线应用带有屏蔽层的绝缘导线。

2、准备好接地棒，随时准备放电。电力电缆断电后，先对其进行放电操作，再进行测量。

3、检查电力电缆上的标示，例如，型号中的额定绝缘电压与摇表的电压等级是否相符合，对其测量时，应了解设备的绝缘数值范围。

4、用干燥清洁的软布，擦净电缆线芯附近的污垢。

5、开始测量前，用绳索将所测电缆头吊起1.5m左右，电缆另一头也要朝上，最好竖起，避免电缆头碰在墙上接地，并有专门负责看护的人员。

二、测试方法

测试项目主要是相间及对地的绝缘电阻值，即U-V、W、地；V-U、W、地；W-U、V、地，共三次。

1、按要求进行接线，应正确无误。

如摇测相对地的绝缘电阻，将被测相加屏蔽接于兆欧表的G端子上；将非被测相的两线芯连接再与电缆金属外皮相连接后共同接地，同时将共同接地的导线接在兆欧表E端子上；将一根测试线接在兆欧表的L端子上，该测试线(L线)另一端此时不接线芯，如图所示。

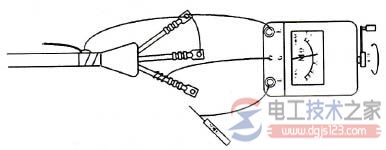

图1 兆欧表测试电力电缆绝缘电阻的接线示意图

2、一人戴绝缘手套并用手握住L测试线的绝缘部分，另一人转动兆欧表手柄使发电机转速达120r/min，将L线与线芯接触，待1min后（指针稳定后），记录其绝缘电阻值。

3、将L线撤离线芯，停止转动手柄，然后进行放电。放电完毕后，一相电缆芯的测量已经结束。

重复两次上述步骤，分别测量其他两相电缆芯的绝缘电阻。若测量值不在合格的范围内，则表明所测电力电缆绝缘电阻不合格；若三次测量结果都在标准范围内，则表明该电力电缆绝缘电阻合格。

判断电力电缆绝缘电阻是否合格的标准规定：

1、长度在500m及以下的10kV电力电缆，用2500V兆欧表摇测，在电缆温度为20℃时，其绝缘电阻值一般不应低于400MΩ。

2、三相之间，绝缘电阻值应几乎一致；若不一致，则不平衡系数不得大于2.5。

3、本次测量值与上次测量的数值，换算到同一温度下，其值不得下降30%以上。
