单股铜芯导线的三种连接方法

有关单股铜芯导线的接线方法，在实际的电气线路中，单股铜芯导线的连接方法主要有一字连接、T字连接与十字连接三种，一起来看下具体的接线方法。

单股铜芯导线是指6mm2以下的绝缘导线，主要有1mm2、1.5mm2、2.5mm2、4mm2、6mm2等，共有三种接线连接方法。

1、单股铜芯导线直线（一字）连接

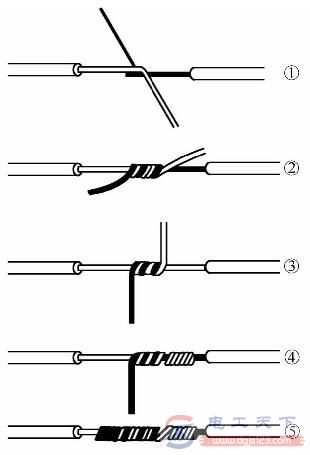

单股直线连接要求缠绕5～7圈，如图1。

图1，单股直线连接

2、单股铜芯导线分支（T字）连接

分支连接有背扣和不背扣两种。将支路芯线的线头与干线十字相交，使支路芯线根部留出3～5mm，然后按顺时针方向缠绕支路芯线，缠绕6～8圈。

用钢丝钳切去余下的芯线，并钳平芯线末端，如图2。
