【如何选用保险丝_有关保险丝的选型选用原则】 篇一，保险丝的选用原则 选择保险丝究竟难不难？ 1）、保险丝额定电流是动作电流吗？额定电流1A的保险丝，当其电流上升到1A甚至略高时，它会熔断吗？偶尔或经常出现脉冲浪涌电流怎么办？只用考虑快熔断或慢熔断特性吗？ 2）、较大能量的脉冲会不会使其寿命下降？保险丝会不会该断开时断不开？ 1、保丝能流过多少电流？ 额定电流是保险丝可以长期工作的电流值，并非是动作电流。 因保险丝涉及安全问题，它属于安全器件，必须通过相关的认证，才能生产和销售。 通常安规要求保险丝在额定电流工作时，其温度不应该超过允许值，如UL规定100%额定电流时，温度不能超过75℃。 安规对当实际电流大于额定电流时熔断时间也作出较严格要求。例如某规格的保险丝给出在1.5倍额定电流时，保险丝最少可以持续工作60分钟；在2.1倍额定电流时，最大可以持续工作2分钟；在2.75倍额定电流时最少可以工作400ms，最多可以工作10S；还有4倍、10倍额定电流时对熔断时间要求。 另外UL规格保险丝过载能力低，因此需要一个电流折减（Frf=0.75），如3A的应用，不考虑其他特性影响时，应至少选用4A（3/0.75=4）保险丝。 2、怎么才能安全工作？ 当后级电路出现故障（如短路），那么输入电压几乎全部加在了保险丝两端！这就产生非常大的电流。这么大的电流会导致保险丝持续导通而无法拉断吗？完全可能！所以，提出了分断电流的概念。 IEC与UL对分断能力有不同的要求。以IEC 127为例，有如下规定： 低分断（LBC）能力保险丝必须能切断35A电流或10倍额定电流中较大者。 中分断（EBC）能力保险丝必须能安全切断150A电流； 高分断（HBC）能力保险丝必须能安全切断1500A电流。 分断能力，是保险丝最重要的安全指标，因此，在选择保险丝时，应仔细考虑该特性，并实际测试，保险丝可能出现的最大短路电流不应超过保险丝额定分断能力，保证在后级出现故障、有大电流流过时，保险丝可以安全切断电路，不会造成安全问题。 3、保险丝熔断要多久？它的寿命有多长？ 熔断特性，也称为I-T特性。这个特性是主要的性能指标，根据熔断时间可以将保险丝分为快熔、慢熔、中等速度熔断。对阻性电路或保护敏感器件的电路中，应选用快熔断保险丝；对容性和感性电路或有较大脉冲的电路，应选用慢熔断保险丝。如图是某系列快熔保险丝的I-T特性。它表明了不同电流负载时保险丝熔断的时间范围。 【怎样选择保险丝才保险？】

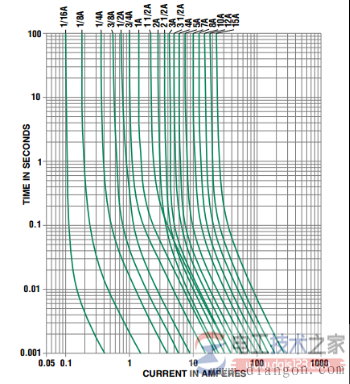

图1 保险丝电流时间特性 另一个需要考虑的关于保险丝熔断的特性是熔断能量I2*t。 用Ip2*t表示保险丝能承受的浪涌能量（标称熔断能量），i2*t表示实际工作时的浪涌能量。当i2*t》Ip2*t时，保险丝被熔断。通过对标称熔断能量降额，可以估算保险丝可承受浪涌的次数。各个品牌的保险丝有些差异，如一些保险丝降额至20%的标称熔断能量，可以承受100000次脉冲。 4、温度对保险丝的影响 同半导体一样，保险丝也是温度敏感器件。随着温度升高，其额定工作电流需要进行相应的降额。这很容易理解，本身保险丝就是依靠热量来将其熔断的，其温度等于环境温度加上工作时的温升，当环境温度较高时，有必要使其自身温升降低，因此需对额定电流降额。可以用温度折减率（Tf）来表示相应的降额系数。 如图所示为温度降额曲线，以曲线A为例，在温度为80℃时，Tf为0.75。因此，若不考虑其他特性的影响，对3A的应用，至少应选择4A（3/0.75=4）的保险丝。 怎样选择保险丝才保险？

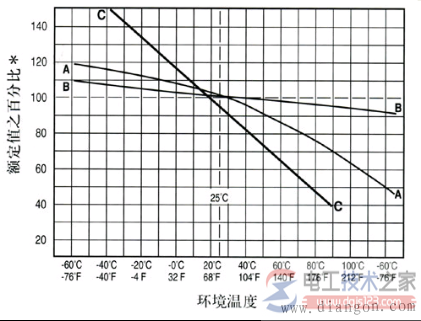

图2 保险丝环境温度特性 5、总结 保险丝的选型通常是工程师们容易忽略的一个问题，更多的是凭着电流值就简单的进行选型，或者参考同类产品其他厂商的规格，往往发现保险丝的电流规格比自己的设计相差了很多。本文旨在讲述一些最重要的基本指标，提供给工程师们一些简单的选型依据。 篇二，保险丝选用的原则 A保险丝的额定电流大于电路中最大工作电流 B 保险丝的熔断电流大于电路中最大工作电流 肯定是A了，保险丝的额定电流一定要大于电路的最大工作电流，不管美规或欧保险丝，在选用保险丝时，都不能满载使用。 即然保险丝的额定电流都大于电路中最大工作电流了，其熔断电流就更大于最大工作电流了。 保险丝选用的原则，选A，这是最基本的选用保险丝的常识。 选B是错误的，按B来选保险丝，电路将无法正常工作，保险丝在不该保护的时候熔断了。 因为保险丝的熔断电流大于电路的最大电流时，其额定电流可以小于电路的最大电流，而这种情况下，即电路的最大电流大于了保险丝的额定电流，这样电路工作一段时间后，即使没有任何故障产生，保险丝也会熔断掉，就达不到了保险丝应有的作用。 篇三：如何选择合适的保险丝？ 保险丝是一种保护电器的电子元器件，它通常串联在电路中，在故障电流增大到一定数值时，其自身熔断而切断电路，达到保护电路中其它设备的目的。在电路过电流保护组件中最常用的就是保险丝。 保险丝的原理： 保险丝通电时，由于其自身电阻而使电能转化为热量使熔体发热，同时电流产生的热量又通过熔体、壳体向周围环境辐射，通过对流和传导等方式散发热量。当保险丝通过允许的工作电流时，散发的热量与产生的热量达到平衡，热量不会积聚于熔体使得熔体的温度升高，因此保险丝不会达到它的熔点而熔断。当保险丝通过的电流达到一定数值时，由电能转化的热量增多，散热速度跟不上发热速度，这些热量就会在熔体上逐渐积累，使熔体温度升高，当温度达到熔丝的熔点时，熔丝开始熔化并继续吸收热量进一步熔化变成液态，随后熔丝温度进一步升高到汽化点形成电弧，电弧是一种气体游离放电现象，电弧的强弱与电路的电压有关，电压越高电弧越强，保险丝的额定电压主要区别在于保险丝熔断时能承受的电路电压不同，保险丝不能用于高于其额定电压的电路中，因为电路电压高于保险丝额定电压时电弧不容易熄灭。 另外，电弧的强弱还与电路中的电流有关，电流越大则电弧越强。如果不能及时将电弧熄灭，不仅无法切断电路，还可能烧毁电路中其它部件，从而导致火灾发生，造成事故。高防爆型保险丝是用加装防爆砂的方式使电弧熄灭，电弧熄灭后保险丝才真正切断电流，达到保护其它设备的目的。 保险丝的构造： 一般保险丝由三个部分组成：一是熔体部分，它是保险丝的核心，熔断时起到切断电路的作用，电阻值尽可能地小且要一致，最重要的是熔断特性要一致； 二是电极部分，通常有两个，它是熔体与电路联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻； 三是支架部分，保险丝的熔体一般都纤细柔软的，支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性和阻燃性，在使用中不应产生断裂、变形、燃烧及短路等现象。 保险丝的选用流程： 1、安规认证：根据整机所需的安规认证决定保险丝的安规认证，如UL规格或IEC规格。 2、结构尺寸：根据电路设计中的空间决定尺寸的大小，如长度，直径，是否带引线等。 3、额定电压：必须大于或等于实际应用电压，一般有24V、32V、63V、125V、250V等。 4、分断能力：应大于电路中的最大故障电流。 5、额定电流：参考以下几项而定： （1）正常工作电流，在25℃条件下运行 UL规格保险丝的额定电流≥正常工作电流/0.75； IEC规格保险丝的额定电流≥正常工作电流/0.9。 （2）环境温度：保险丝的电流承载能力测试是在环境温度25℃条件下进行的，环境温度越高，保险丝的寿命越短，承载能力就越低，所以选用保险丝时应考虑环境温度，环境温度对电流承载能力的影响如下图： （3）脉冲：脉冲会产生热循环，并产生会影响保险丝寿命的机械疲劳，在设计时应使脉冲I2T在考虑脉冲因数的前提下小于保险丝的标称熔化热能I2T 保险丝额定I2T>实际脉冲I2T/Pf Pf：脉冲因数，依可承受脉冲次数不同而不同。 6、测试 经过以上程序选定的样品需要在实际的电路中进行测试，从而验证所选择的保险丝是否合适。此验证应包括正常条件和故障条件下的测试以确保所选择的保险丝在被保护的电路中所起到保护作用。 篇四，选用保险丝的原则是什么 选用保险丝的原则是电阻率大，熔点低！ 一、保险丝选得过小 实验时先指出，装置的电路是用额定电流为3安培的塑料铜芯软线安装的，在A、B之间和C、D之间接入的保险丝额定电流为1安培，熔断电流为2安培，除去小灯泡，在I、J之间接入约2欧姆的电炉丝。所以在电源电压为6伏特时，电路电流应为3安培，接通开关K，保险丝熔断。 结论：选用额定电流过小的保险丝，会在未达到输电线的额定电流时，保险丝熔断，发生不应有的停电事故。 二、保险丝选得过大 在A、B之间，C、D之间换上较粗的保险（如直径为2．78毫米的铅锑合金线，其额定电流为25安培），且在I、J之间接入0．5欧姆左右的电炉丝。接通开关K，过一会将发现E、C段导线上的液状石蜡或煤油冒烟、塑料线发出臭味，但保险丝仍未熔断。 |
