导线与接线柱的几种连接方法

在一些常用电器或电气装置上，一般都会有连接导线的接线柱，常用的接线柱有针孔式、螺钉平压式和瓦形式三种，这里介绍的导线与接线柱的接线方法，也主要是针对这三种来接线的。

导线与接线柱的连接方法

1、导线与针孔式接线柱的连接

在针孔式接线柱头上接线时，如果单股芯线较粗，只要按要求的长度把芯线插入针孔，旋紧螺钉即可。

如果单股芯线较细，则要把芯线双根插入针孔，使压接螺钉紧顶在双股芯线的中间，如图1；

图1，导线与针孔式接线柱的连接

如果是多根细丝的软线芯线，必须先绞紧，再插入针孔，切不可有细丝露在外边，以免发生短路事故。

无论是单股还是多股芯线，线头插入针孔时必须插到底，导线绝缘层不得插入孔内，针孔外的裸线长度不得超过3mm。

2、 线头与螺钉平压式接线柱的连接

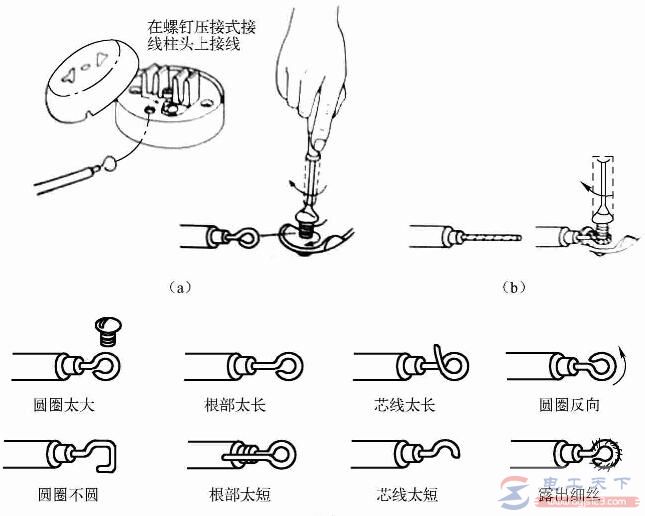

线头与螺钉平压式接线柱连接时，如果是较小截面单股芯线，则必须把线头弯曲成羊眼圈状（羊眼圈弯曲的方向应与螺钉旋紧的方向一致）套在螺钉上，再旋紧螺钉即可，如图2（a）。

如果是多根细丝的软线芯线，则要把芯线绞紧后顺着螺钉旋紧的方向绕螺钉一圈，再在线头的根部绕一圈，然后上紧螺钉，剪去余下的芯线，如图2（b）。注意避免羊眼圈状的不合格现象，如图2（c）。

图2，线头与螺钉平压式接线柱的连接

对于较大截面的单股芯线与螺钉平压式接线柱连接时，线头上必须装上接线耳，由接线耳与接线柱连接。

3、线头与瓦形接线柱的连接

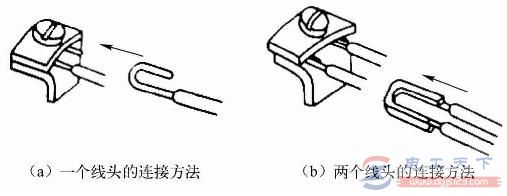

瓦形接线柱的垫圈为瓦形。压接前，将已去除氧化物的线头弯成U形，如图3（a），然后将其卡入瓦形垫圈下方进行压接，如图3（b）。

图3，线头与瓦形接线柱的连接

以上介绍了导线与接线柱的几种连接方法，希望对大家有所帮助。
