导线接头的制作方法与步骤图解

有关导线接头的制作方法与具体步骤，常用导线的线芯有单股7芯和19芯等，单股铜线的直线连接，单股铜线的T字形连接，7芯铜线的直线连接，铜芯导线接头处的锡焊处理等。

在进行电气线路、设备的安装过程中，如果当导线不够长或要分接支路时，就需要进行导线与导线间的连接。常用导线的线芯有单股7 芯和19 芯等几种，连接方法随芯线的金属材料、股数不同而异。

一、单股铜线的直线连接

1、首先把两线头的芯线做X形相交，互相紧密缠绕2-3 圈，如图1a 所示。

2、接着把两线头扳直，如图1b 所示。

3、然后将每个线头围绕芯线紧密缠绕6 圈，并用钢丝钳把余下的芯线切去，最后钳平芯线的末端，如图1c 所示。

图1：单股铜线的直线连接

二、单股铜线的T 字形连接

1、如果导线直径较小，可按图2a 所示方法绕制成结状，然后再把支路芯线线头拉紧扳直，紧密地缠绕6-8 圈后，剪去多余芯线，并钳平毛刺。

2、如果导线直径较大，先将支路芯线的线头与干线芯线做十字相交，使支路芯线根部留出约3-5mm ，然后缠绕支路芯线，缠绕6-8 圈后，用钢丝钳切去余下的芯线，并钳平芯线末端，如图2b 所示。

三、7芯铜线的直线连接

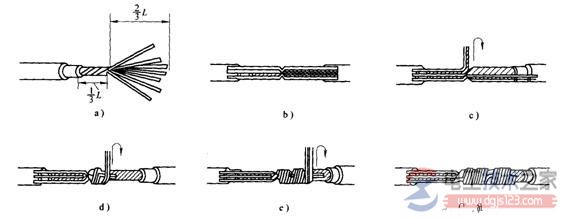

1、先将剖去绝缘层的芯线头散开并拉直，然后把靠近绝缘层约1/3 线段的芯线绞紧，接着把余下的2/3 芯线分散成伞状，并将每根芯线拉直，如图3a 所示。

2、把两个伞状芯线隔根对叉，并将两端芯线拉平，如图3b 所示。

3、把其中一端的7 股芯线按两根、三根分成三组，把第一组两根芯线扳起，垂直于芯线紧密缠绕，如图3c 所示。

4、缠绕两圈后，把余下的芯线向右拉直，把第二组的两根芯线扳直，与第一组芯线的方向一致，压着前两根扳直的芯线紧密缠绕，如图3d 所示。

5、缠绕两圈后，也将余下的芯线向右扳直，把第三组的三根芯线扳直，与前两组芯线的方向一致，压着前四根扳直的芯线紧密缠绕，如图3e 所示。

6、缠绕三圈后，切去每组多余的芯线，钳平线端，如图3f 所示。

7、除了芯线缠绕方向相反，另一侧的制作方法与3相同。
