【图】导线与插座的多种连接方法

有关导线与插座的多种连接方法，三孔插座接法规定左零右火中间地，单根软导线接入插座接线端子的方法，单根硬线接入插座接线端子的方法，两根导线接入插座接线端子的方法等。

1、三孔插座接法国际规定

1）国际规定接法：左零右火中间地。

2）为什么这么规定

用电，首要考虑安全。随着人们用电安全意识的不断提高，家用电器的电源线也越来越多的出现三线插头（三插）的取电方式，如近代生产的电饭煲、电压力锅、电脑等都是三插头取电。

标准三插头取电规则：左零右火中间地。国际电工委规定，家用电器生产商所生产的用电器的三插头电源线，右边的那一根线必须串接用电器的电源开关。

因此，要求这根线在取电的时候必须取火线，也因此要求，三插座右边的孔必须是火线。

如此规定的目的，当用户将用电器的开关关闭的时候，用电器就“无电”了。

假如用电器电源开关断开的不是火线而是零线，那么家用电器的开关即使处在关闭状态，用电器仍然是带电的（即火线直接进入家用电器），只是零线断开了而无法工作而已。

如此规定，也是因为家用电器生产商设计家用电器电源开关时只断开一根线，而不是两根线，假如家用电器的电源开关是同时断开两根线，那么“左零右火中间地”的规定就没有意义了。

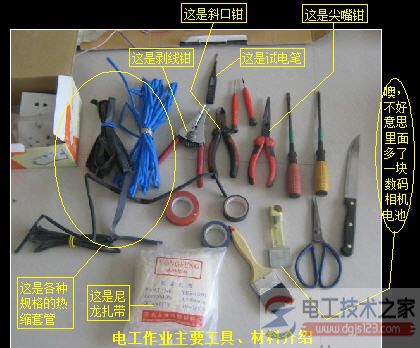

2、电工作业常用工具、材料

如下图：

工具材料说明：

热缩套管常用到的规格：直径（?）：4、6、8、10。

大多数人不会使用到热缩套管，那么用绝缘胶布就行了，只是我们的要求较高。

3、导线与插座的连接方法（图解）

1）单根软导线接入插座接线端子的方法

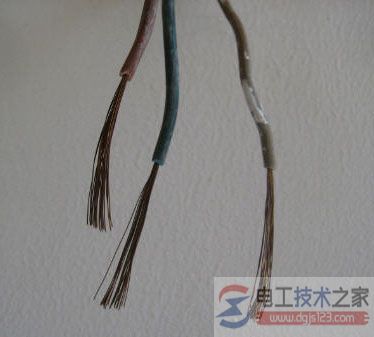

第1步 剥线（使用剥线钳或水果刀之类的刀具）
