线圈导线绝缘层的恢复_线圈线端连接处绝缘层的恢复_电力线绝缘层的恢复

有关线圈导线绝缘层的恢复方法，包括绝缘材料的选用与恢复方法，线圈线端连接处绝缘层的恢复，电力线绝缘层的恢复，很实用的绝缘层恢复的操作教程。

为了保证用电安全，导线的绝缘层破损后，必须恢复，导线连接后，也需恢复绝缘。恢复后的绝缘强度不应低于原有绝缘层。

1、线圈内部导线绝缘层的恢复

(1)绝缘材料选用

线圈内部导线绝缘层有破损，或经过接头后，要根据线圈层间和匝间承受的电压及线圈的技术要求，选用合适的绝缘材料包覆。常用的绝缘材料有电容纸、黄蜡绸、黄蜡布、青壳纸和涤纶薄膜等。

其中，电容纸和青壳纸的耐热性能最好，电容纸和涤纶薄膜最薄。电压较低的小型线圈，选用电容纸，电压较高的选用涤纶薄膜；较大型的线圈，则选用黄蜡带或青壳纸。

(2)恢复方法

一般采用衬垫法，即在导线绝缘层破损处(或接头处)上下衬垫一层或两层绝缘材料，左右两侧借助于邻匝导线将其压住。

衬垫时，绝缘垫层前后两端都要留出一倍于破损长度的余量。

2、线圈线端连接处绝缘层的恢复

(1)绝缘材料选用

一般选用黄蜡带、涤纶薄膜带或玻璃纤维带等绝缘材料。

(2)恢复方法

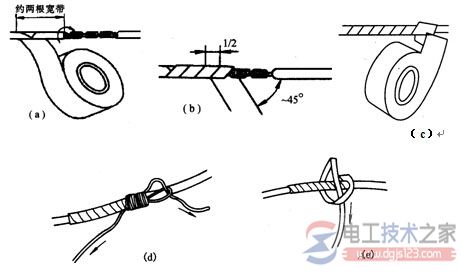

恢复绝缘通常采用包缠法，即从完整绝缘层上开始包缠，包缠两根带宽后方可进入连接处的线芯部分。

包至连接处的另一端时，也需同样包入完整绝缘层上两根带宽的距离，如图(a)。
