导线与接线端子的连接方法

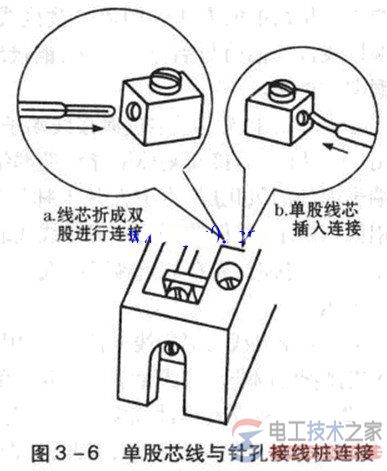

1、线头与针孔接线桩的连接单股芯线与接线桩连接时，最好按要求的长度将线头折成双股并排插人针孔，使压接螺钉顶紧在双股芯线的中间，如图3一6a。

如果线头较粗，双股芯线插不进针孔，也可将单股芯线直接插人，但芯线在插人针孔前，应朝着针孔上方稍微弯曲，以免压紧螺钉稍有松动线头就脱出，如图3一6b。

无论是单股芯线还是多股芯线，线头插人针孔时必须插到底，导线绝缘层不得插人孔内，针孔外的裸线头长度不得超过3 mmo凡是有两个压紧螺钉的，应先拧紧靠近孔口的一个，再拧紧靠近孔底的一个。

2、线头与螺打平压式接线桩的连接单股芯线与螺钉平压式接线桩的连接，是利用半圆头、圆柱头或六角头螺钉加垫圈将线头压紧完成连接的。对载流量较小的单股芯线，先将线头弯成压接圈(俗称羊眼圈)，再

用螺钉压紧。为保证线

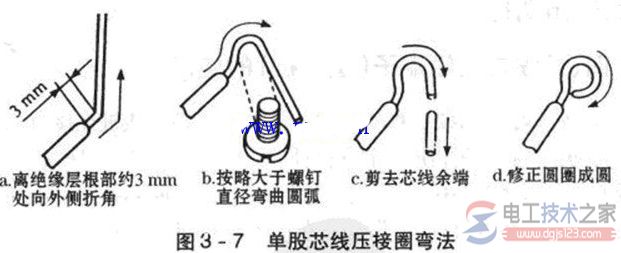

头与接线端子(接线桩)有足够的接触面积，日久不会松动或脱落，压接圈必须弯成圆形。单股芯线压接圈弯法如图3-7。

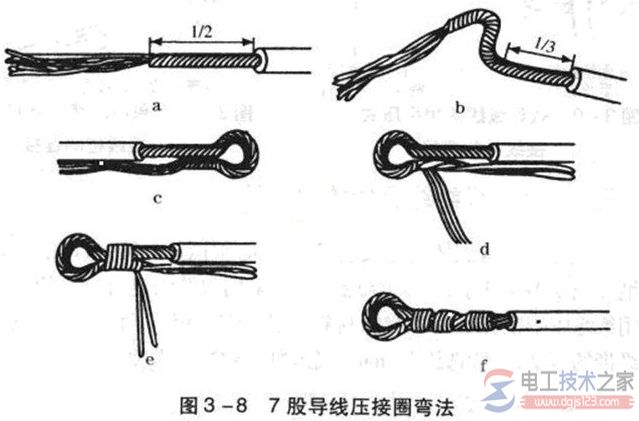

对于横截面不超过10 mm2的7股及以下多股芯线，应按图3一8所示方法弯制压接圈。首先把离绝缘层根部约1/2长的芯线重新绞紧，越紧越好，如图3一8a所示;

将绞紧部分的芯线，在离绝缘层根部1/3处向左外折角，然后弯曲圆弧，如图3一8b所示;当圆弧弯曲得将成圆圈(剩下1/4)时，应将余下的芯线向右外折角，然后使其成圆，捏平余下线端，使两端芯线平行，如图3一8c所示;把散开的芯线按2根、2根、3根分成三组，将第一组2根芯线扳起，垂直于芯线(要留出垫圈边宽，如图3 -8d所示);按七股芯线直线对接的自缠法加工，如图3 -8e所示。图3一8f是缠成后的七股芯线压接圈。对于横截面超过10mm2的七股以上软导线端头，应安装接线耳。

压接圈与接线端子(接线桩)连接的工艺要求是:压接圈和接线耳的弯曲方向与螺钉拧紧方向应一致;连接前应清除压接圈、接线耳和垫圈上的氧化层及污物，然后将压接圈或接线耳放在垫圈下面，用适当的力矩将螺钉拧紧，以保证接触良好。压接时不得将导线绝缘层压人垫圈内。

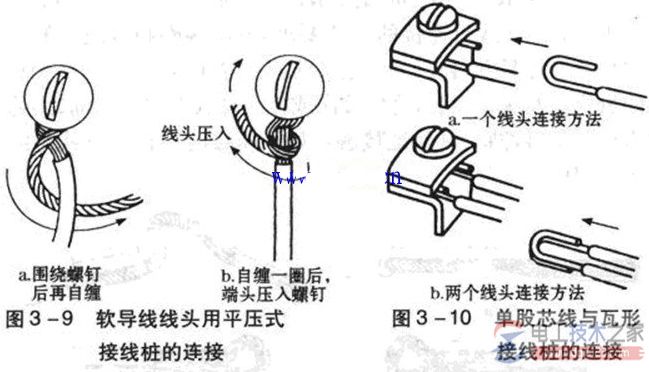

软导线线头也可用螺钉平压式接线端子(接线桩)连接。软导线线头与压接螺钉之间的绕接方法如图3一9所示，其工艺要求与上述多股芯线压接相同。

3.线头与瓦形接线桩的连接瓦形接线桩的垫圈为瓦形。为了保证线头不从瓦形接线桩内淤出，压接前应先将已去除氧化层和污物的线头弯成U形，如图3一10a所示。

然后将其卡人瓦形接线桩内进行压接;如果需要把两个线头接人一个瓦形接线桩内，则应使两个弯成U形的线头重合，然后将其卡人瓦形垫圈下方进行压接，如图3一10b所示。
