气动薄膜三通调节阀零件材料及技术参数

气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向,不同于柱塞形阀芯的衬套导向.配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点.广泛应用于精确控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合气动薄膜三通调节阀有三通合流及三通分流两种.公称压力有PN16、40、64；公称通径范围DN25—300.适用流体温度由-60℃至 450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种.

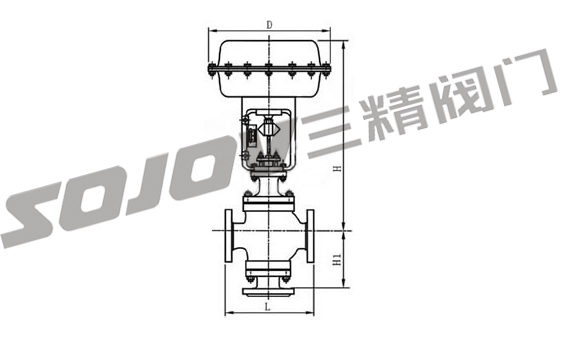

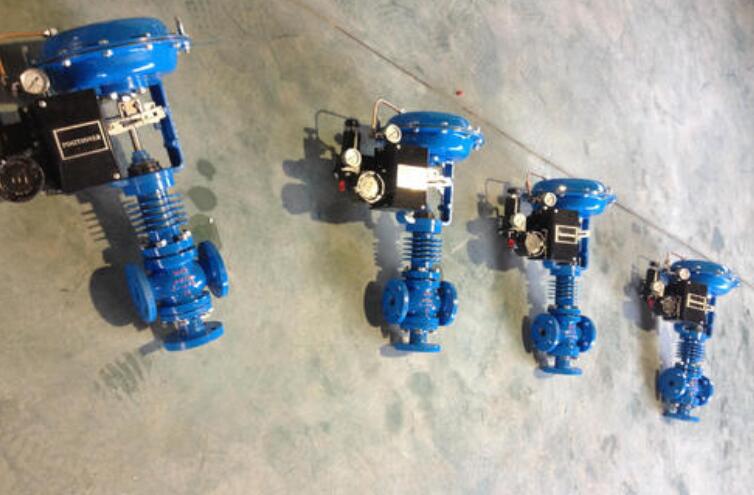

气动薄膜三通调节阀

阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti

阀芯、阀座：1Cr18Ni9Ti

波纹膜片：腈橡胶夹增强涤纶织

物填料：聚四氟乙烯、柔性石墨

弹簧：60Si2Mn

膜盖：A3

阀杆、推杆：2Cr13、1Cr18Ni9T

i衬套：2Cr13

垫片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片

　公称通径DN（mm）

25

32

40

50

65

80

100

125

150

200

250

300

　额定流量系数
　Kv

合流

8.5

13

21

34

53

85

135

210

340

535

800

1280

分流
