铝芯导线的三种连接方法

有关铝芯导线的几种连接方法，铝芯线材易被氧化，在进行导线连接操作时，一定要掌握正确的连接方法，这里介绍螺钉压接法、压接管压接法等，供大家学习。

铝芯导线的连接方法

一是螺钉压接法，二是压接管压接法，三是沟线卡螺栓压接法。

1、螺钉压接法

螺钉压接法连接，适用于负荷较小的单股铝芯导线的连接。

步骤如下：

（1）把削去绝缘层的铝芯线头用钢丝刷刷去表面的铝氧化膜，并涂上中性凡士林，如图1（a）。

（2）进行直线连接时，先把每根铝芯导线在接近线端处卷上2～3圈，以备线头断裂后再次连接用。

然后，把4个线头各自插入相应瓷头中（又称接线桥）的接线柱上。最后，旋紧接线柱上的螺钉，如图1（b）。

（3）若要进行分路连接，可以通过接线柱配接相应的连接线，如图1（c）。

（4）最后在瓷接头上加密封盖。

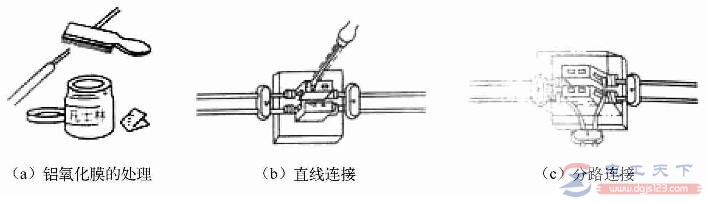

图1， 螺钉压接法

2、压接管压接法

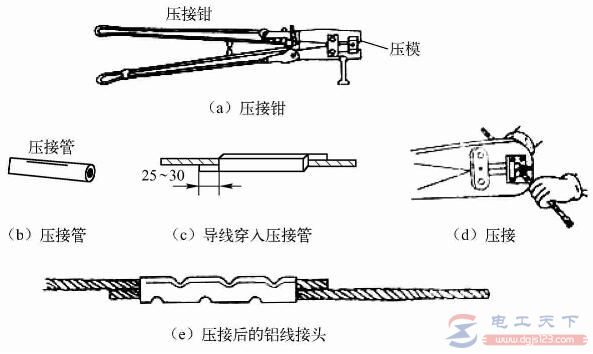

图2，压接钳、压接管及压接法

压接管压接法适用于较大负荷的多股铝芯导线的直线连接。手动压接钳和压接管（又称钳接管）如图2（a）和（b）所示。

方法与步骤：

（1）根据多股铝芯导线规格选取合适的压接管。

（2）用钢丝刷清除铝芯表面和压接管内壁的氧化层，并涂上一层中性凡士林。

（3）把两根铝芯导线线端相对穿入压接管，并使线端穿出压接管25～30mm，如图2（c）。端部用扎线扎紧，以防松散。

（4）进行压接操作，如图2（d）。压接时，每一道坑应在铝芯线端一侧，不可压反，压接坑的距离和数量应符合技术要求。压接后的铝线接头如图2（e）。

（5）钢芯铝绞线应在两导线之间加一条与压接管配套供货的垫片，压接从中间开始，依次向一端交叉压接，压完一端后再压另一端，压接顺序如图3所示，压接数及深度、间距按有关规定进行。

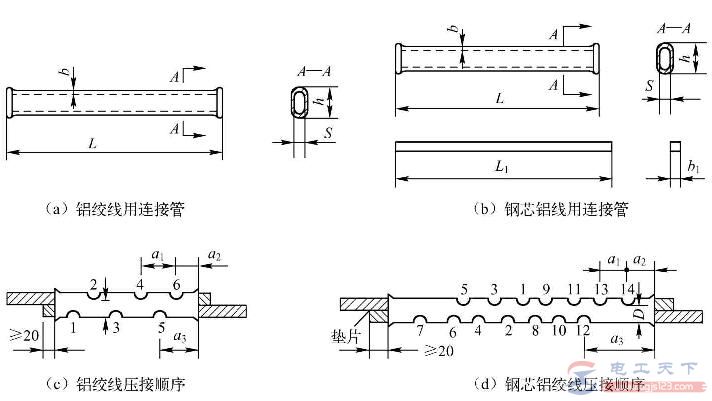

图3，铝绞线与钢芯铝绞线的压接
