自恢复保险丝型号含义_自恢复保险丝型号识别

【自恢复保险丝型号含义_自恢复保险丝型号识别】

一、自恢复保险丝型号选型

型号如：HRL60-050最大工作电压为60V,最大工作电流为0.5A应用范围：ADSL设备中的自恢复保险丝的应用；自恢复保险丝在无线电产品，电池组，充电器产品中的应用；汽车电子及零部件中的过流保护应用；遥控电动玩具车，高低频电源充电器电动玩具，童车等电子玩具中的应用，卫星接受器DVB产品中的应用，自恢复保险丝在通信终端设备产品中的应用，电源供应器产品中的应用家庭影院/扬声器/分频器/电磁负载/马达/吸尘器。

二、自恢复保险丝参数符号

【自恢复保险丝参数符号说明】

Ih 自恢复保险丝元件在25℃环境温度下的最大的工作电流

It 自恢复保险丝元件在25℃环境温度下启动保护的最小电流

Imax 自恢复保险丝元件能承受最大电流

Vmax 自恢复保险丝元件的最大工作电压

Vmaxi 自恢复保险丝元件在阻断状态下所承受的最大电压

Rmin 自恢复保险丝元件工作前的初始最小阻值

Rmaxi 自恢复保险丝元件末工作前的初始最大阻值

保持电流Ih 保持电流是自复保险丝系列高分子PTC热敏电阻保持不动作情况下可以通过的最大电流。在限定环境条件下，装置可保持无限长的时间，而不会从低阻状态转变至高阻状态。

动作电流It 在限定环境条件下，使自复位保险丝系列高分子热敏电阻在限定的时间内动作的最小稳态电流。

最大电流Imax （耐流值）在限定状态下，自复位保险丝系列高分子PTC热敏电阻安全动作的最大动作电流，即热敏电阻的耐流值。超过此值，热敏电阻有可能损坏，不能恢复。

消耗功效Pdmax 在电路正常工作情况下高分子自恢复保险丝在电路中所消耗的功效

最大工作电阻Vmax 高分子自恢复保险丝工作所能承受的电压，如果电压过高那么自恢复保险丝器件就可能对电路保护失效或者误保护

最大承受电压Vmaxi 高分子自恢复保险丝元器件最大所能承受的电压，如果电压超过这个值自恢复保险丝元器件就有可能损害失效，不能对电路进行有效地保护

初始电阻Rmin 在被安装到电路中之前，环境温度为25℃的条件下测试，自复保险丝系列的高分子PTC热敏电阻的阻值。

初始最大阻值Rmax 在室温条件下，自复保险丝系列高分子PTC热敏电阻动作或回流焊接安装到电路板中一小时后测得的最大电阻值。

IH和IT之间的关系是什么？为什么有差别？我们大部分产品IT和IH之间是2：1的关系。一些产品可能低达 1.7：1而另一些产品可能高达3：1。热敏电阻的材料、加工方式及焊接形式的不同决定了IT与IH的比值。我们大部分产品的实际比值为2:1。

Rmin、Rmax和Rl有什么不同？在指定条件下（例如：20℃），使用前特定型号自恢复保险丝的电阻值在规定的一个范围内，即在最小值（Rmin）和最大值（Rmax）之间。高分子PTC热敏电阻在室温下动作结束1小时后的电阻最大值或焊接到电路板一小时后的电阻值为Rl。

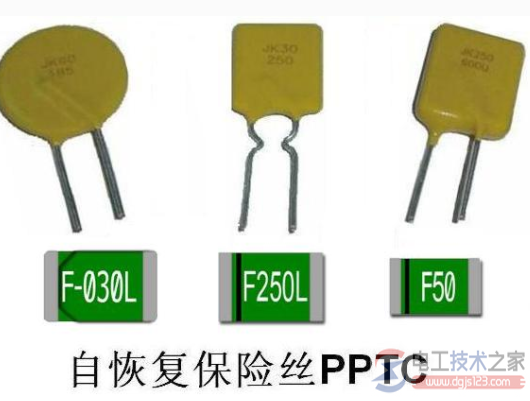

自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。在习惯上把PPTC(PolyerPositiveTemperature　Coefficent)也叫自恢复保险丝。严格意义讲：PPTC不是自恢复保险丝，ResettableFuse才是自恢复保险丝。

自恢复保险丝的动作原理是一种能量的动态平衡，流过RF/WH系列元件的电流由于RF/WH系列的关系产生热量，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高RF/WH系列元件的温度。

正常工作时的温度较低，产生的热和散发的热达到平衡。RF/WH系列元件处于低阻状态，RF/WH系列不动作，当流过RF/WH系列元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，RF/WH系列仍不动作。当电流或环境温度再提高时，RF/WH系列会达到较高的温度。

若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得RF/WH系列元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提高，这时RF/WH系列元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受损坏，只要施加的电压所产生的热量足够RF/WH系列元件散发出的热量，处于变化状态下RF/WH系列元件便可以一直处于动作状态（高阻）。当施加的电压消失时，RF/WH系列便可以自动恢复了。
