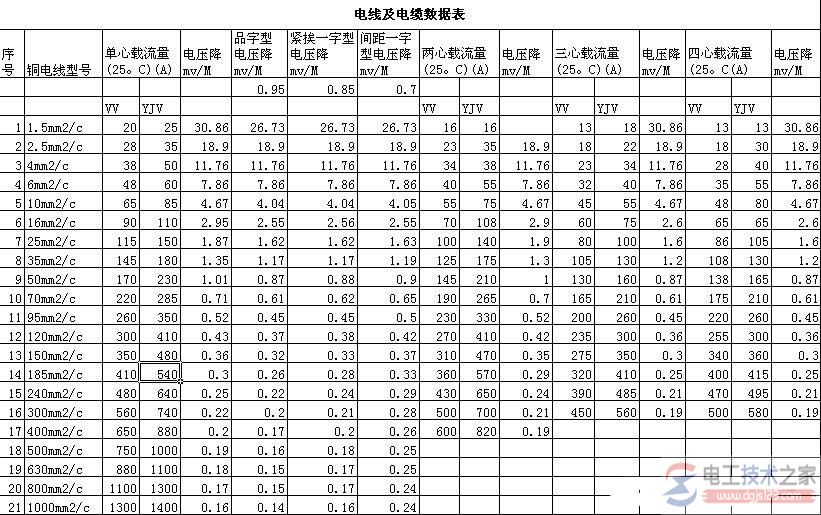

导线线径选择口诀与电线电缆数据表使用说明

有关导线线径选择口诀与电线电缆数据表使用说明，各种导线的载流量通常可以从手册中查找，铝芯绝缘线载流量与截面的倍数关系，导线截面的载流量等。

导线线径的选择口诀

导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

1、口诀

铝芯绝缘线载流量与截面的倍数关系：10下五，100上二，25、35，四、三界，70、95，两倍半。穿管、温度，八、九折。裸 线加一半。铜线升级算。

2、说明

口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。

我国常用导线标称截面（平方毫米）排列：

1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185……

(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下：

1～10 16、25 35、50 70、95 120以上

﹀ 　﹀ 　﹀　　　﹀　　　﹀

五倍　　四倍三倍　　二倍半　二倍

现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。

“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则为二点五倍。

除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。

例如，铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：

当截面为6平方毫米时，算得载流量为30安；

当截面为150平方毫米时，算得载流量为300安；

当截面为70平方毫米时，算得载流量为175安；

倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。

同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达到20安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。

（2）后面三句口诀便是对条件改变的处理。

“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后，再打八折；若环境温度超过25℃，计算后再打九折，若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。

关于环境温度，按规定是指夏天最热月的平均最高温度。实际上，温度是变动的，一般情况下，它影响导线载流并不很大。因此，只对某些温车间或较热地区超过25℃较多时，才考虑打折扣。

例如，对铝心绝缘线在不同条件下载流量的计算：

当截面为10平方毫米穿管时，则载流量为10?.8═40安；若为高温，则载流量为10?.9═45安；若是穿管又高温，则载流量为10?.7═35安。
