RS485交流电压电流电度采集器介绍

交流电能表(电度表)是用来测量某一段时间内所消耗的电能的仪表。电能表的型号虽有不同,但其结构、原理是一样的。一般都采用电磁感应原理制成的。日常生活中常用的单相交流电能表一般由电压互感器和电流线圈组成；三相交流电能表一般由电压互感器和电流互感器组成。

单相交流电量测量仪表：

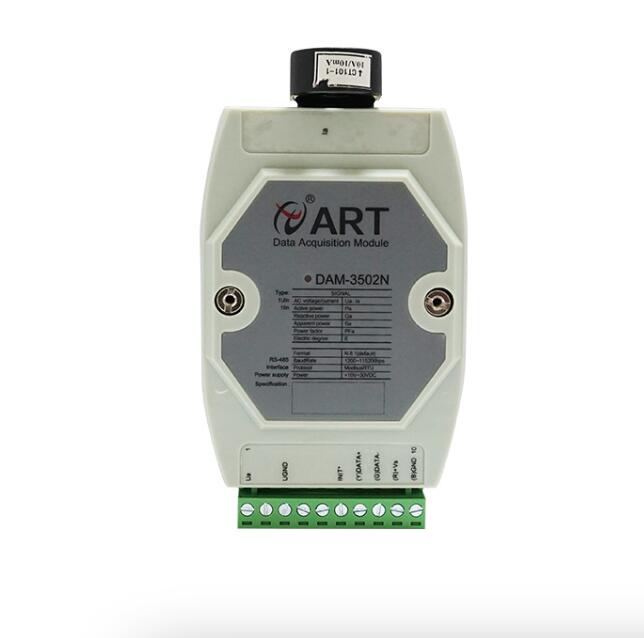

我公司采集单相电产品有2款型号，DAM3501N（外置互感器）和DAM3502N（板载互感器）

可采集信号有：相电压、相电流、有功功率、无功功率、视在功率、功率因数、总电度、湿度（仅T模块支持）、温度（仅T模块支持）
注：含T尾缀模块具有测量环境温度、环境湿度的功能，

三相交流电量测量仪表：

采集三相电信号有5种

1、DAM3503N/T（板载互感器）

2、DAM3504N/T（外置互感器，带DIO功能）

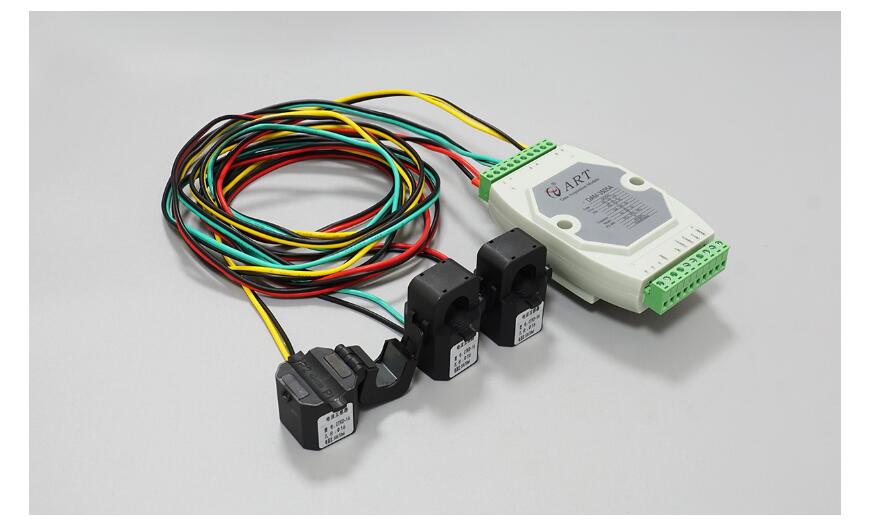

3、DAM3505N/T（外置互感器，95%用户的选择）

4、DAM3505HR（外置互感器，采集速度25Hz）

5、DAM3535N（外置互感器，可接4个DS18B20数字温度传感器）

采集参数有

相电压、相电流、线电压、有功功率、无功功率、视在功率、功率因数、总电度、 正向有功电度、正向无功电度、输入频率、 三相总有功功率、三相总无功功率、三相总视在功率、三相总功率因数、三相总正相有功电度、三相总正相无功电度、三相总功率因数、湿度（仅T模块支持）、温度（仅T模块支持）

注：含T尾缀模块具有测量环境温度、环境湿度的功能，

以上产品都是RS485接口，标准ModbusRTU协议，*大电流可做1000A直接采集，也可2次互感器使用
