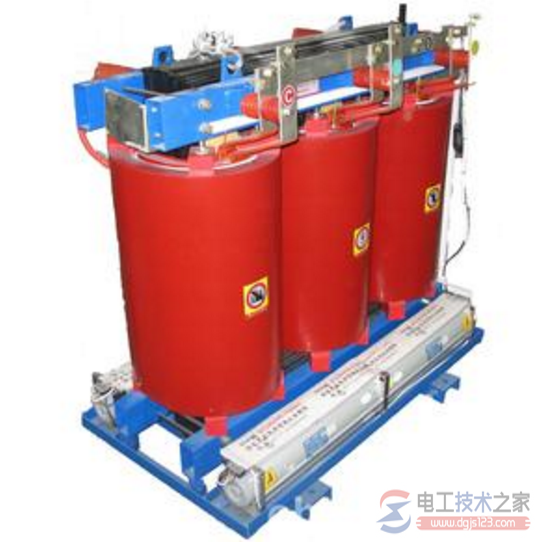

变压器线损的计算问题，变压器损耗分类与计算方法
|
有关变压器损耗电量的计算方法，计算线损，需要线路的电阻和流过的电流，分享下变压器损耗计算公式，变压器损耗的特征，以及变压器损耗电量与线路有功功率损失的计算等。 50平方铝线三相电，50千瓦，经过2千米，线损是多少？
解答： 计算线损，需要线路的电阻和流过的电流。 已知铝线的电阻率ρ＝31.7Ω.mm2/km，那么线路电阻R=ρ*L/S=31.7*2/50=1.268Ω。 按照线路是三相380V的线路计算，功率因数按照一般情况计算，则50KW的负荷，线电流I约100A。 则线损P=I^2*R=100^2*1.268=12680W＝12.7KW。这仅仅是一条线的损失，三条线将是它的三倍。 实际上这个题目中的线路特长，且电线特小，线路压降惊人。实际中，受始端电压不可能随意升高的限制。线路已经不可能正常工作了。 这个线路的压降太大，终端已经远得不到规定的电压，负荷的实际功率会远小于额定功率(假如还能工作的话)，也就是线路电流远达不到100A了。实际是多少，需要接合具体情况计算，包含线路的始点电压，功率因数，负载的输入特性等，比较复杂的。 附1，变压器损耗计算公式 (１)有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ -------(１) (２)无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ -------(２) (３)综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ ----(３) Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ 式中： Ｑ０——空载无功损耗(ｋｖａｒ) Ｐ０——空载损耗(ｋＷ) ＰＫ——额定负载损耗(ｋＷ) ＳＮ——变压器额定容量(ｋＶＡ) Ｉ０％——变压器空载电流百分比。 ＵＫ％——短路电压百分比 β ——平均负载系数 ＫＴ——负载波动损耗系数 ＱＫ——额定负载漏磁功率(ｋｖａｒ) ＫＱ——无功经济当量(ｋＷ／ｋｖａｒ) 上式计算时各参数的选择条件： (１)取ＫＴ＝１.０５； (２)对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ； (３)变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％； (４)变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ； (５)变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。 2、变压器损耗的特征 Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗； 磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。 涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。 ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。其大小随负载电流而变化，与负载电流的平方成正比；(并用标准线圈温度换算值来表示)。 负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。 |
