双绕组变压器过流保护的原理图解

有关双绕组变压器过流保护的原理，变压器的过流保护、速断保护统称为电流保护装置，在电源侧装设电流速断保护，变压器电流保护装置的接线方法。

变压器的过流保护、速断保护统称为电流保护装置，对于小容量变压器的电流保护装置，可以在电源侧装设电流速断保护，作为电源侧线圈、套管以及引出线故障的主保护。用限时过流保护，可保护变压器的全部，并作为下一元件的后备保护。

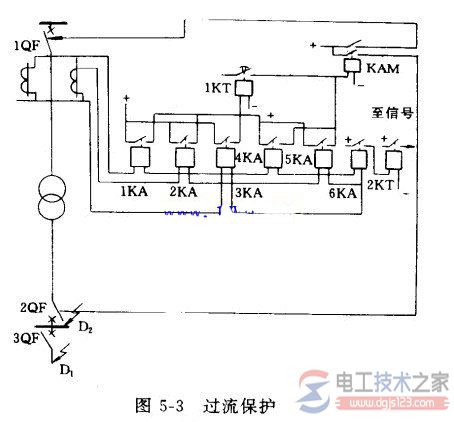

图5-3中示出了变压器电流保护装置的接线，在该接线图中包括电流速断、过电和过负荷保护。

电流互感器接于电源侧，电源侧若为中点直接接地系统时，保护采用完全星形接线;电源侧若为中点绝缘或经消弧线圈接地系统时，保护可采用两相不完全星形接线。

过流保护也可采用图5-4所示的低压起动接线。来自：电工技术之家，当采用这种接线时，保护的起动电流应按躲过变压器额定电流来整定。低压继电器的起动电压应小于正常运行时的最小工作电压。

双侧电源的变压器或多台并列运行的变压器，一般均采用低压起动的过流保护。

附1，变压器过流保护

主变压器过流保护按主变额定电流表的1。5倍到2.5倍整定，如果主变下面带有大电机（达到了主变容量的5分之一以上）时，为防止起动电机 时主变保护误动作，取2-2.5倍，其它情况下，可适当取小一些，动作时限一般取0.5-1.7秒之间，按上下级配合要求设置。
