变压器高低压的接线方式详解

详细介绍下变压器的接线方式，具体参考如下：

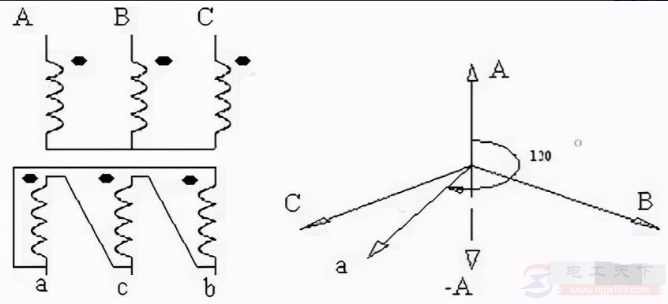

1、变压器Dyn11接法：高压侧三角形，低压侧星形且有中性线，高压与低压有一个30度的相位差；

2、变压器Yyn0 接法：高压侧星形，低压侧星形且有中性线，高压与低压没有相位差。

Yyn0：高压Y接，就是星形接，低压也是y接，低压中性点引出，高低压侧相位角为时钟上的0时。

Dy11：高压D接，就是三角形接，低压也是y接，高低压侧相位角为时钟上的11点钟方向的角度，“11”表示变压器二次侧的线电压滞后一次侧线电压330度（或超前30度）。

补充知识：

变压器高低压有3种连接方式：星型、三角形和曲折形联结。对高压绕组分别用符号Y、D、Z（大写）表示；对中压和低压绕组分别用y、d、z（小写）表示。有中性点引出时分别用YN、ZN（高压中性点）和yn、zn（低压中性点）表示。
