电力变压器过负荷保护与过电流的关系

电力变压器过负荷保护与过电流的关系

在大多数情况下，变压器过负荷电流都是三相对称的，因此，只需用一个电流继电器接于一相电流上。

保护的安装，要能够反应变压器所有绕组的过负荷情况。对于三绕组变压器，过负荷保护应装在所有绕组侧；对于双绕组变压器，过负荷保护应装在电源侧。

过负荷保护与过电流保护合用一组电流互感器。它只装在有运行人员监视的变压器上。过负荷保护动作后只发出信号，运行人员接到信号后即可进行处理。

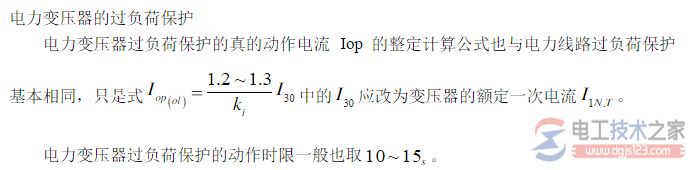

过负荷保护的动作电流，按避开变压器的额定一次电流i1n（Ｔ）来整定，即

式中，krel为可靠系数，取1.05；kre为返回系数，取0.85；Ｋｉ为电流互感器的变流比；i1n（Ｔ）为变压器的额定一次电流。

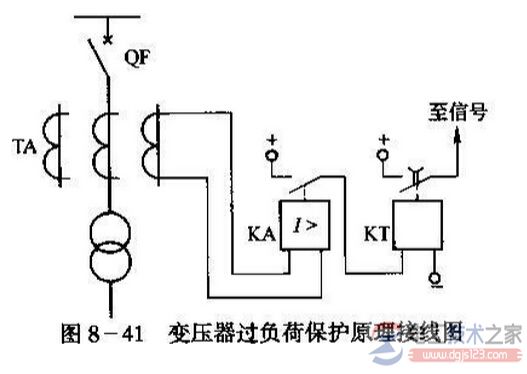

图1所示为电力变压器的定时限过电流保护、电流速断保护和过负荷保护的综合电路，全部继电器均为电磁式。

图1，电力变压器的过负荷保护

为了防止短时过负荷或在外部短路时发出不必要的信号，需装设一只延时闭合的时间继电器，其动作时限一般整定为10~15ｓ。
