整流变压器的特点，整流变压器的容量确定方法

有关整流变压器的知识，整流变压器是什么样的变压器，它是为了整流装置供电用的，整流变压器与电力变压器很相似，但也是有自己的特点的，此外整流变压器的容量确定方式，也是不同的。

一、整流变压器的特点

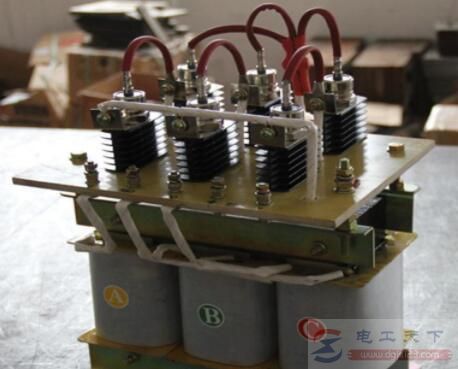

为了整流装置供电用的变压器，称为整流变压器。整流变压器与电力变压器工作原理相同（法拉弟电磁感应定律）、结构类似（绕在共同铁心上的两个或两上以上绕组组成）、外观相近（都是一种静止的电器设备），但它们之间还是有很大区别的。

的特点，整流变压器的容量确定方法" width="458" height="369" />

二者的主要区别：

1、电力变压器一个周期内只有三个正弦脉波。整流变压器一个周期内的脉波数（即等效相数）可达6或12个。

2、电力变压器高低压通常与电网电压等级相匹配，而整流变压器只是网侧电压与电网电压等级相匹配，而阀侧电压可根据负载要求和整流方式而定。

3、整流变压器需进行换向阻抗计算。

4、整流变压器由于谐波引起的附加损耗不能忽视。因此，同样功率等级条件下的整流变压器在制造时，用铜量及硅钢片用量要高得多。

可见，锻压工厂给晶闸管中频变频器供电的变压器用电力变压器替代是不合适的。只要是带晶闸管中频变频器这样的负载，都必须使用整流变压器。

二、整流变压器容量的确定

整流变压器的容量S与晶闸管中频变频器输出的额定功率P的经验关系式：S=≈1.25P (kVA)

式中：

k为整流变压器的效率、整流变压器负载的功率因数、保险系数的乘积，取0.85；η1：晶闸管中频变频器整流器的效率，取0.97；η2：晶闸管中频变频器逆变器的效率，取0.97。

举例：晶闸管中频变频器的额定功率为2000kW，代入上式，整流变压器的额定容量为2500kVA。

整流变压器额定容量的系列型谱：GB1094.1-1996规定的额定值应优先从GB321中R10序列（……100、125、160、200、250、315、400、600、630、800、1000……）中选取。
