单相电机原理分类，单相交流电机原理图
|
有关单相电机的原理分类，220V交流单相电机起动方式，单相交流电机原理图，电动机静止与启动时离心开关的功能说明。 220V交流单相电机起动方式第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。运转速率大致保持定值。主要应用于电风扇,空调风扇电动机，洗衣机等电机。

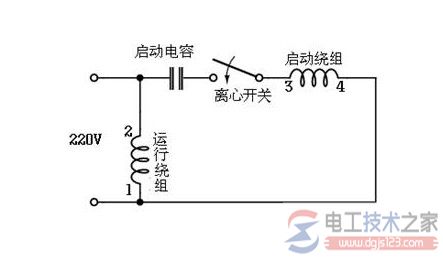

图一 第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。 起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

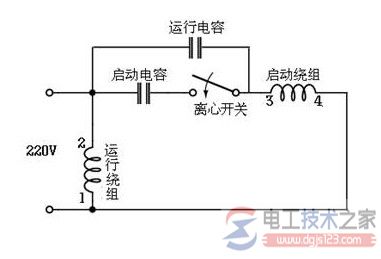

图二 第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。 而运行电容串接到起动绕组参与运行工作。这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。如图3。 单相电机原理三 带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。 电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。 正反转控制： 图4是带正反转开关的接线图，一般这种电机的起动绕组与运行绕组的电阻值相同，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致。一般洗衣机用得到这种电机，这种正反转控制方法简单，不用复杂的转换开关。 图1、图2与图3的正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。 对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。
用单相电容式电机说明：单相电机有两个绕组，即起动绕组和运行绕组。两个绕组在空间上相差90度。 在起动绕组上串联了一个容量较大的电容器，当运行绕组和起动绕组通过单相交流电时，由于电容器作用使起动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。 在时间和空间上形成两个相同的脉冲磁场，使定子与转子之间的气隙中产生了一个旋转磁场，在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场互相作用产生电磁场转矩，使电机旋转起来。 为什么直流电机要电刷、换向器结构？ 因为只有同一磁极下的电枢导体电流方向不变时，其电磁转矩方向连续不变，保证电枢在同一方向连续运转；换向器、电刷就保证在同一磁极面下的电枢导体电流方向一致，或者说换向器、电刷在不断的改变电枢导体的电流方向，使同一磁极面下的电枢导体电流方向一致；直流电源的极性不变，电流方向不变，而电枢在旋转时导体不断在不同磁极面下切换，其电流方向不断改变，靠的就是电刷、换向器结构。 |
