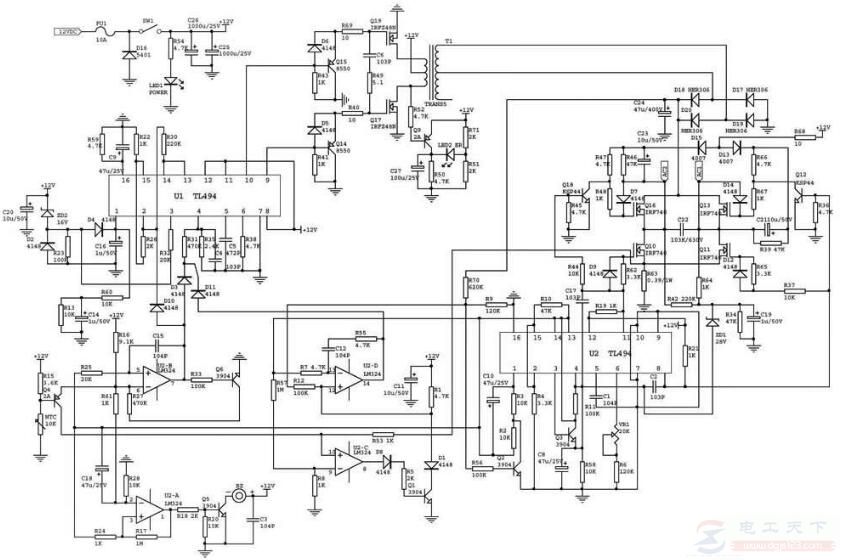

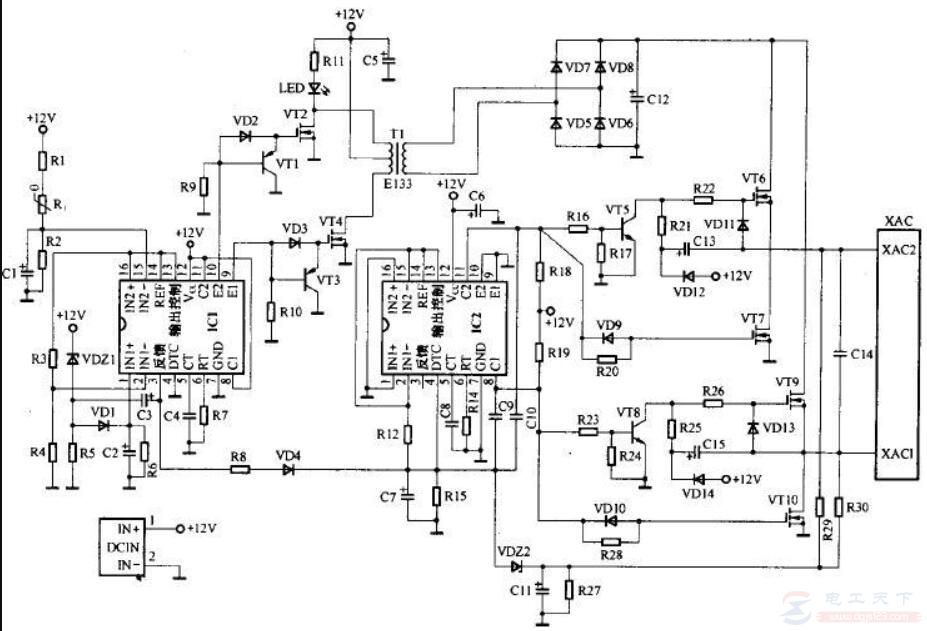

一例车载逆变器的电路原理图，车载逆变器各部分的作用说明

本文介绍了车载逆变器的电路组成，以及车载逆变器电路的工作原理，不同的控制电路实现的功能作用是什么，帮助大家了解车载逆变器电路图及工作原理，有需要的朋友参考下。

车载逆变器的整个电路分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路。

第一部分电路的作用：将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；

第二部分电路的作用：利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。

车载逆变器指标：

输入电压：DC 10V～14.5V；
