交流自耦变压器的结构及使用步骤详解

怎么正确使用变压器，先来了解下交流自耦变压器的结构，一是单元结构，二是单相组装结构，在充分了解交流自耦变压器主要结构的基本上，掌握正确的使用步骤，才能用好交流自耦变压器，下面来了解下。

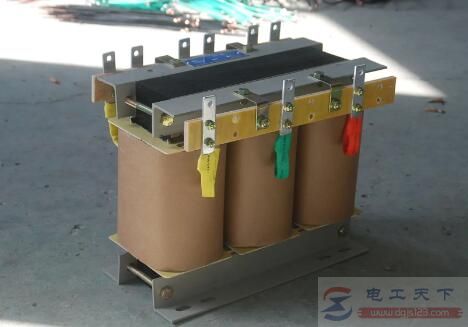

交流自耦变压器

1、单元结构

单相2KVA～10KVA变压器为调压单元结构，一个表面有一定宽度的磨光部位的线圈固定在专门设计的底座上，接触组的碳刷在弹簧压力下与线圈的磨光表面紧密接触，转动手轮带动碳刷在线圈磨光表面上滑动进行调压，单元变压器一般为台式，外面有防护通风罩。

2、单相组装结构

单相大容量变压器由几个相同规格的单元组装而成，各单元的碳刷接触组装在同一主轴上，线圈输入端并联连接，输出端连接平衡电抗器，以平衡单元间电流分布并抑制环流。

基本原理：

变压器就是匝比连续可调的自耦变压器，当变压器碳刷借助于手轮，主轴和刷架作用，沿线圈的磨光表面滑动时，即可连续地改变匝比，从而实现无级平滑的调节输出电压。

变压器的正确使用步骤如下：

1、分清输入端和输出端，在接入电源之前把输出调在低端，按照变压器要求在输入端接入电源；

2、慢慢调节输出端的电压，使输出端的电压达到用电器的要求；

3、断开输入端的电源，接入用电器，再次接通电源，根据要求再次调整电压。
