变压器的铁芯结构
|

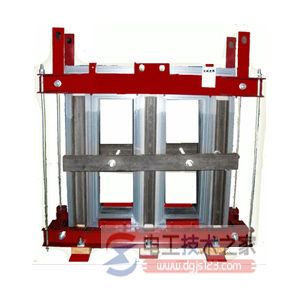

有关变压器的铁芯结构，变压器的铁芯是什么结构组成的，变压器的铁心由几部分组成，以及变压器铁芯结构与电容种类，感兴趣的朋友参考下。 变压器的铁芯结构变压器的铁芯是组成变压器的主要部件之一，由铁柱、铁轭与夹紧装置组成。 铁芯分为心式与壳式两大类。心式变压器的绕组套在铁柱上，壳式变压器的绕组部分被铁芯围着。心式变压器结构简单，绕组的装配、绝缘都比较容易。 电力变压器大部分采用心式结构。
一、变压器的铁芯结构组成 变压器铁心是什么结构的？ 1、铁氧体铁芯什么样的形状都有。 2、变压器分工频变压器和高频变压器；工频变压器又分仪器仪表用变压器和电力变压器；电力变压器又分干式变压器和油浸变压器；高频变压器即大家所说的电子变压器，分电源用、滤波用的。材料也五花八门。三五小时也说不完。 3、高频变压器用磁芯，其结构依设计和功用，也有很多类型啦！ 常见的比如UU、EI、EE、ER、EFD、EPC、UT、RM、PQ 等。 二、变压器的铁芯组成部分 铁芯轭截面积通常比铁芯柱截面积大，为什么 ？ 变压器的铁芯是由不同形状的硅钢片叠压而成的，从铁芯正面看横的部分叫铁轭，竖直部分叫铁芯柱。变压器的绕组都是套在铁心柱上的，同相的高低压两个绕组套在同一个铁心柱上，低压绕组在里面，高压绕组在外面。 三、变压器铁芯结构与电容种类 引线型电容器，引线电感、铝电解电容器、铝电解电容器和固体电容是指那些？ 变压器铁芯结构分D型C型和E型。 1、铝电解电容器 用浸有糊状电解质的吸水纸夹在两条铝箔中间卷绕而成，薄的化氧化膜作介质的电容器。（电工技术之家 ）因为氧化膜有单向导电性质,所以电解电容器具有极性.容量大，能耐受大的脉动电流，容量误差大，泄漏电流大；普通的不适于在高频和低温下应用,不宜使用在25kHz以上频率低频旁路、信号耦合、电源滤波。 电容量：0.47～10000u 额定电压：6.3～450V 主要特点：体积小，容量大，损耗大，漏电大 应用：电源滤波，低频耦合，去耦，旁路等 2、固体钽电容器 用烧结的钽块作正极,电解质使用固体二氧化锰温度特性、频率特性和可靠性均优于普通电解电容器，特别是漏电流极小，贮存性良好，寿命长，容量误差小，而且体积小，单位体积下能得到最大的电容电压乘积对脉动电流的耐受能力差，若损坏易呈短路状态超小型高可靠机件中。 电容量：0.1～1000u 额定电压：6.3～125V 主要特点：损耗、漏电小于铝电解电容 应用：在要求高的电路中代替铝电解电容 3、电容、电感的分类 1)、按照结构分三大类：固定电容器、可变电容器和微调电容器。 2)、按电 解质 分类有：有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。 3)、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。 4)、高频旁路：陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器。 5)、低频旁路：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器。 6)、滤波：铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器。 7)、调谐：陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器。 8)、高频耦合：陶瓷电容器、云母电容器、聚苯乙烯电容器。 9)、低耦合：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容器。 10)、小型电容：金属化纸介电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电 容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、聚丙烯电容器、云母电容器。 附，电感的分类 1、按电感形式 分类：固定电感、可变电感。 2、按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。 3、按工作性质 分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。 4、按绕线结构 分类：单层线圈、多层线圈、蜂房式线圈。 |
