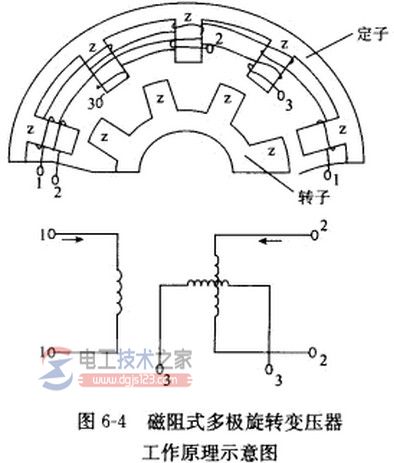

磁阻式多极旋转变压器的工作原理示意图

有关磁阻式多极旋转变压器的工作原理，磁阻式多极旋转变压器，又称细分解算器，或游标解算器，是一种多极角度传感元件，测量精度不如感应同步器和光栅，但高于普通旋转变压器，误差不超过3.5角秒。

普通旋转变压器的精度较低，为角分的数量级，一般应用于精度要求不高或大型机床的粗测和中测系统中。为提高精度，近年来数控系统中广泛采用磁阻式多极旋转变压器。

磁阻式多极旋转变压器(又称细分解算器，或游标解算器)，它是一种多极角度传感元件，实际上是一种非接触式磁阻可变的耦合变压器，其结构与传统的多极旋转变压器不同之处在于其励磁绕组和输出绕组均安置在定子铁心的槽中，转子仅由带齿的选片叠制而成，不放任何绕组，实现无接触运行。定子冲片内圆冲制有若干大齿(也称为极靴)，每个大齿上又冲制若干等分小齿，绕组安放在大齿槽中。

转子外圆表面冲制有若干等分小齿，其数与擞对数相等。输出和输入绕组均为集中绕制，其正余弦绕组的匝数控正弦规律变化。而传统结构的多极旋转变压器是采用分布式绕组。

如下图：
