降压变压器的工作原理及技术参数说明
|

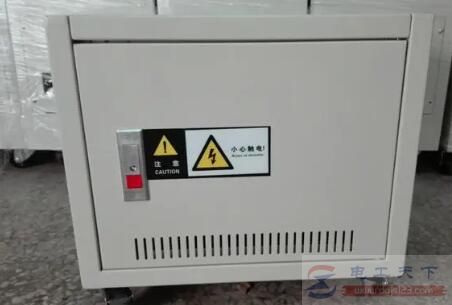

降压变压器用于把10万V以上便于输送中的损耗降到用电户，降为380V的三相四线制才能安全使用。从交流发电机发的电先经升压变压器升成10kv及以上的高压（如35kv，110kv，220kv，500kv；距离越远需要的电压越高），有时需要经过几级的变压器升压，经过输电线路送至目的地后再经降压变压器降至需要的电压，传输到家庭的为380/220v。 降压变压器的工作原理这里引用一个降压变压器的实例进行介绍： BGD/BGS降压变压器：
铁芯采用进口30ZH120高导磁优质冷轧取向矽钢片制造，铁芯为三级全斜接缝，铁芯柱用拉带绑扎，表面用有硅涂刷粘结，使铁芯形成整体，可以有效降低空载损耗和空载电流，并且采取特殊的措施，降低铁芯噪音。 低压线圈采用铜箔绕制，箔式绕圈结构，增强了线圈的稳定性，固化后绕组整体机械强度好，大大提高了抗短路能力。 高压线圈采用了分段层式线圈结构，有效降低了层间电压，并增强了抗雷电冲击能力。线圈内外表面均用NOMEX纸封包，通过多次真空压力浸漆，使线圈形成整体，提高了线圈的机械强度，提高了变压器防霉菌、防潮性能。 1、固有的介电强度 压实形NOMEX芳香聚酰胺产品的短时间时耐电应力为450至1000伏/密耳（18至40千伏/毫米），视乎产品类型和厚度而定，而且无需用清漆或树脂作进一步处理。 由于NOMEX纸的介电常数为1.5-2.5，比常用的绝缘材料都低，接近空气的介电常数，因而使整个绝缘系统和冷却介质间的电场分布更为均匀，局放量少，且相当稳定。 2、热稳定性 NOMEX产品在温度高达200℃（390）时，其电性能和机械性能所受的影响极小，甚至全无影响，其有效值可在显著高温下保持。再者，NOMEX产品的性能，如连续露置于220℃（430）下，至少可保持十年。 3、低温性能 由于NOMEX产品的聚合结构独特，因此被采用于各种不同的低温应用方面。在氮气沸点(77)时，NOMEX410型绝缘纸以及993型和994型合成纤维压板的拉伸强度都高于室温下的强度值。 4、无毒和阻燃 NOMEX产品在人体和动物体内不会产生任何已知的毒性反应，在空气中也不会熔化或助长燃烧。由于NOMEX纸限氧指数高，能阻燃。 5、化学相容性 NOMEX产品基本上不受大部分溶剂的影响，而且特别经得起酸碱的腐蚀。它能与各式各样的清漆和粘合剂、变压器流体、润滑油以及冷冻剂相容。由于NOMEX产品不易消化，不会受昆虫、真菌或霉菌侵袭。 6、机械韧性 压实的NOMEX产品非常坚固、回弹力强，较薄等级的产品则具有挠性，所有产品都耐撕裂及耐磨。 7、对潮湿不敏感 NOMEX电绝缘和合成纤维压板在相对湿度95%下处于平衡状态时，其在绝干时介电强度可保持百分之九十，同时许多机械性能也实际上有所改善。 8、耐辐射性 800兆拉德的电离辐射可引致聚酯层压板粉碎，但NOMEX产品则基本无影响。经过八次这种剂量的辐射之后，仍然能保持其有效的机械性能和电性能。 |
