试验变压器电压与容量的选择方法

有关试验变压器电压与容量的选择要求，较大电容量试品的试验变压器选择，特大电容试品的变压选择，试验变压器的体积重量随其额定电压急剧增加，单个变压器限制在1000KV以下。

试验变压器电压与容量选择

试验变压器的体积重量随其额定电压急剧增加，故单个变压器限制在1000KV以下。国产750KV；高于750KV串级方式。

型号：单台式和串级式YDC

试品多为容性： 已知试品电容量和所加试验电压值。

计算出试验电流：(有效值)

所需的试验容量：试验变压器所需参数：额定电压Un应大于U容量Pn≥IsUn

[选用实验变压器额定电压及容量实例]

二次变电法，一台35KV/10KV/3200KA电力变压器大修后，需进行高压供组对低绕组和铁心，铁外壳(接地)进行工频耐压试验，先用电桥测出其高压险阻时低压绕组和地之间电容量为5870PF，请选择一台适合的高压实验改变压器。

解：首先查阅规程、此时应施加试验电压72KV

计算实验电流——

试验容量：Ps=0.133A×72KV=9.58KVA

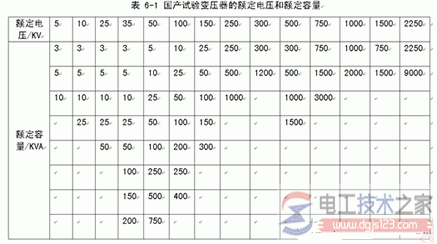

查表6-1 选额定电压100KV，10KVA容量的实验变压最大电流。0.1A所以需要100KV/25KVA 商品试验变压器

25KVA＞13.3KV

1、较大电容量试品的试验变压器选择

有试验线路的高电压试验室里，需供应较大电容电信及电晕电流.

架设试验线路目的：研究电晕损耗。为准确。线路长有利。又要考虑经济,超高压试验线路 500m左右。

经验:300KV试验线路 1A试验变压器

≥500KV试验线路 1A不满足。

750KV试验线路 3A变压器。

2、特大电容试品的变压选择

——由电缆厂成卷高压电缆耐压试验，特大容量发电机。

需特别试验变压器适应功率要求。

① 不前常用串联谐振装置。

② 正在发展采用低频(2HZ)和超低频(0.1HZ)的耐压试验方法。

另外，大容量试品试验，可用补偿方法来减小流经变压器高压绕组中的电流。——高压侧补偿。电容性试品楹联感线圈。

高压外壳线圈昂贵。补偿使输出电压波形畸变。波形要求高时，测介质损耗，电晕损耗，宁愿大容量。电导性负载——绝缘湿闪试验，污染放电试验。
