变压器圆筒式绕组结构

有关变压器绕组之圆筒式绕组结构的知识，圆筒式绕组是同心式绕组的最简单形式，可分为单层、双层与多层圆筒式绕组三种。

一、变压器圆筒式绕组结构

在众多的变压器绕组结构中，圆筒式绕组算是最简单的一种绕组形式了，圆筒式绕组又分为单层、双层与多层圆筒式绕组三种。

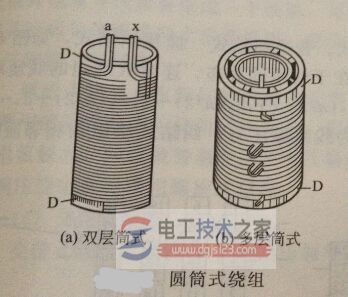

如下图：

低压绕组一般由一根或数根扁导线并联绕制而成，高压绕组一般由圆导线绕制而成。

圆筒式绕组一般不绕成单层，因为单层机械强度差。

当绕成多层时，层间绝缘是用电缆纸，或绝缘纸板（或木条）做成绝缘撑条构成垂直油道，起散热与绝缘作用。
