电机星三角降压启动原理线路图

有关电机星三角降压启动原理线路图，启动时将星三角(Y-△)转换开关的手柄S2置于启动位置，则电动机定子三相绕组的末端U2、V2、W2连成一个公共点，采用Y-△星三角降压启动。

所谓星三角降压启动是指启动时，先把三相鼠笼式异步电动机定子三相绕组做星形链接，等电动机转速升高到一定值后再改成三角形。

因此，这种降压启动方法只能用于正常运行时坐三角形接法的电动机上。

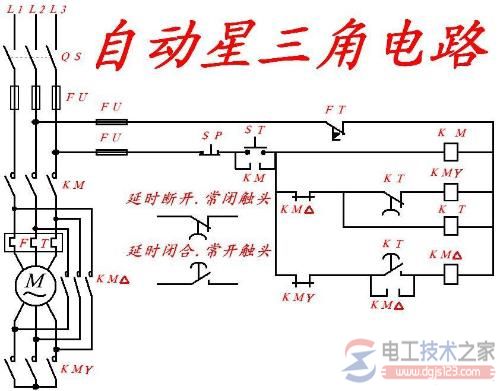

其原理线路图如下图。
