逆变器的基本类型，逆变器的主要种类

有关逆变器的知识，按照不同的设计需求，逆变器会有不同的类型，比如按电路结构分为桥式和零式两种，根据逆变器所用的电力电子器件分类有半控型器件构成的逆变器，这里介绍了逆变器的基本类型，以及逆变器的主要种类，一起来看下。

逆变器的类型按电路结构分为桥式和零式两种，或按电网相数分为单相和多相逆变器，此外还有其它几种分类方法。

1、根据逆变器所用的电力电子器件分类，有半控型器件构成的逆变器，比如晶闸管逆变器，也有全控型器件构成的，由GTR逆变器、GTO逆变器直到IGBT逆变器等，不仅其体积、重量可以减小，由于没有换流电路，可以减小损耗，提高逆变器的开关频率。

2、按照逆变器的调制方法来分，有正弦脉宽调制（SPWM）型逆变器以及方波或阶梯波逆变器等类型。

在交－直－交逆变器或直－交逆变器中，为了提供恒定的电压或电流，并与负载进行无功功率的交换，在逆变器的直流环节中都设置了储能元件，根据储能元件的性质来分，可以分为电压型逆变器和电流型逆变器两大类。

其中，电压型逆变器采用大电容作为储能和滤波元件，可以使直流环节犹如恒压源，而电流型逆变器采用大电感作为储能和滤波元件，使直流环节犹如电流源，两类逆变器的结构框图见下图：

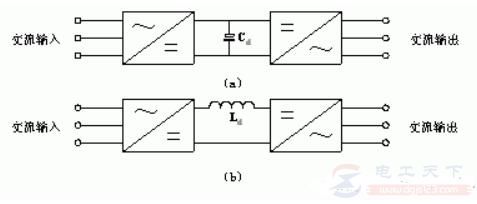

图1：（a）电压型逆变器 （b）电流型逆变器

3、根据逆变器导通的电角度大小分为180°导通型和120°导通型两种类型，根据强迫换流的特点将晶闸管逆变器分为谐振型逆变器、并联电容型逆变器及串联电感型逆变器等。

1、按逆变器输出交流的频率，可分为工频逆变、中频逆变和高频逆变。

工频变换逆变电源使采用工频变压器实现输入输出之间的电气隔离。这种逆变器结构简单、工作可靠，但这种逆变器体积大，笨重、噪声大，效率方面也有待提高。
