变压器绕组方式有哪几种，同心式绕组有哪几种形式

变压器绕组方式有哪几种？同心式绕组分为哪几种形式？变压器绕组有同心式和交叠式两种形式，同心式绕组包括圆筒形绕组、螺旋形绕组、连续式绕组等多种形式。

变压器绕组有同心式和交叠式两种形式。

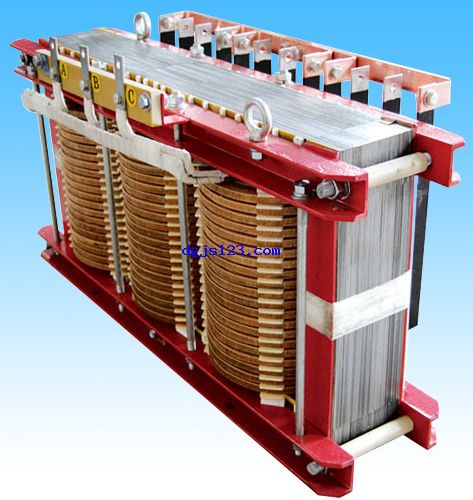

我国生产的电力变压器，基本上只有一种结构型式，即芯式变压器，所以绕组都采用同心式结构。所谓同心绕组，就是在铁芯柱的任一横断面上，绕组都是以同一圆筒形线套在铁芯柱的外面。

一般情况下总是将低压绕组放在里面靠近铁芯处，将高压绕组放在外面。高压绕组与低压绕组之间，以及低压绕组与铁芯柱之间都必须留有一定的绝缘间隙和散热通道(油道)，并用绝缘纸板筒隔开。

绝缘距离的大小，决定于绕组的电压等级和散热通道所需要的间隙。当低压绕组放在里面靠近铁芯柱时，因它和铁芯柱之间所需的绝缘距离比较小，所以绕组的尺寸就可以减小，整个变压器的外形尺寸也同时减小了。

(a)单层圆筒 (b)双层圆筒

圆筒形绕组
