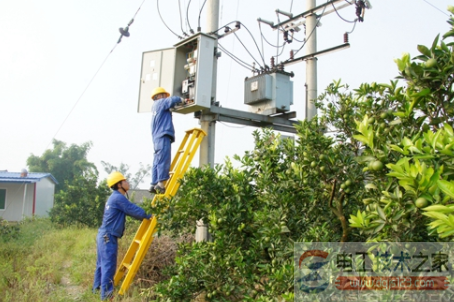

农村配电变压器的防雷技术讨论

农村配电变压器的防雷技术讨论

变压器怎么防雷，农村配电变压器怎么防雷，配变雷害事故发生的原因，主要是配电系统遭受雷害时的正反变换的过电压引起，配电变压器的防雷保护，也要在正反变换过电压上下功夫了。

雷击损坏配变过去单纯认为是雷电波进入高压绕组引起，实际上这种认识带有程度的片面性。

配变雷害事故的主要原因是由于配电系统遭受雷害时的“正反变换”的过电压引起，而反变换过电压损坏事故尤甚。

现就正反变换过电压发展过程进行分析，讨论配变的防雷保护。

1、正反变换过电压

1.1　正变换过电压当低压侧线路遭受雷击时，雷击电流侵入低压绕组经中性点接地装置入地，接地电流Ijd在接地电阻Rjd上产生压降。这个压降使得低压侧中性点电位急剧升高。它叠加在低压绕组出现过电压，危及低压绕组。

同时，这个电压通过高低压绕组的电磁感应按变比升高至高压侧，与高压绕组的相电压叠加，致使高压绕组出现危险的过电压。这种由于低压绕组遭受雷击过电压，通过电磁感应变换到高压侧，引起高压绕组过电压的现象叫“正变换”过电压。

1.2　反变换过电压当高压侧线路遭受雷击时，雷电流通过高压侧避雷器放电入地，接地电流Ijd在接地电阻Rjd上产生压降。这个压降作用在低压侧中性点上，而低压侧出线此时相当于经电阻接地，因此，电压绝大部分加在低压绕组上了。又经电磁感应，这个压降以变比升高至高压侧，并叠加于高压绕组的相电压上，致使高压绕组出现过电压而导致击穿事故。这种由于高压侧遭受雷击，作用于低压侧，通过电磁感应又变换到高压侧，引起高压绕组过电压的现象叫“反变换过电压”。

2　变压器不同接线对正反变换过电压的影响

2.1　Yzn11接线。当低压侧线路落雷时，雷电流进入低压侧的两个“半绕组”中，大小相等，方向相反，在每个铁心柱上的磁通正好互相抵消，因而也就不会在高压绕组中产生正变换过电压。在高压侧线路落雷时，实际上由于变压器结构和漏磁等原因引起磁路不对称，因而磁通不可能完全抵消，正反变换过电压仍然存在，但是较小，可认为有较好的防雷作用。

2.2　Yyn0接线

这种接法的变压器是我国的一种标准接线。它有很多优点：①正常时能保持各相电压不变，同时能提供380/220V两种不同的电压以满足用户要求；②发生单相接地短路时，可避免另两相电压的升高；③可避免高压窜入低压侧的危险。因此，配电网中几乎所有配变均采用此种接法。

3　Yyn0接线配变的防雷保护

3.1　高压侧装设避雷器以防止雷击过电压。

3.1.1　在配变高压侧装设避雷器，能有效防止高压侧线路落雷时雷电波袭入而损坏配变，工程中常在配变高压侧装设FS—10阀型避雷器。

3.1.2　高压侧装设避雷器后。避雷器接地线应与变压器外壳以及低压侧中性点连接后共同接地，以充分发挥避雷器限压作用和防止逆闪络。
