变压器感应电动势的方向图解

有关感应电动势的相关知识，介绍了变压器感应电动势的方向的基础知识，以及用右手定则判断感应电动势的方向的方法，有需要的朋友参考下。

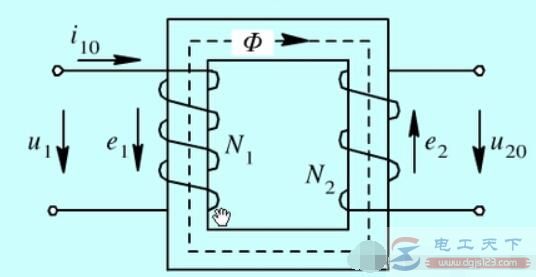

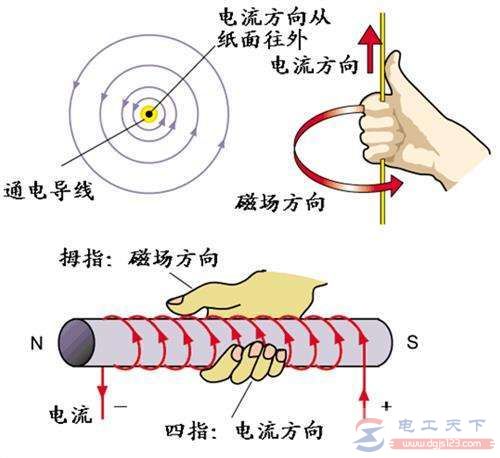

用右手握住变压器绕组，四指方向为外加电流方向，拇指为磁通Φ的方向。

感应电动势总是阻值电流的增大，故把手反过来（刚才向上，这次向下）四指即为感应电动势的方向。（即和外加电流方向相反）。

见下图：

判断导体中产生的感应电动势方向，需要使用右手定则。

判断方法：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在一个平面内让磁感线从手心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。

把磁铁插入线圈中时，原磁通方向向下，磁通有增加的趋势，根据楞次定律，感应电势建立的磁通与原磁通方向相反。
