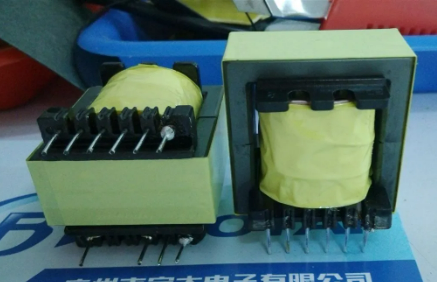

绕制高频逆变电源变压器入门知识

在绕制变压器时必须注意不要使用单一一根粗铜线来绕制，而是采用每个绕组多股细铜线的模式。高频交流电有集肤效应，所谓集肤效应，就是高频交流电只沿导线的表面走，而导线内部是不走电流的(实际是越靠近导线中轴电流越弱，越靠近导线表面电流越强)。采用多股细铜线并在一起绕，实际是为了增大导线的表面积，可以更加有效地使用导线。

至于截面积，举例来说明，使用直径2.5毫米与0.41毫米的单根漆包线，均能达到截面积的要求。然而，第二种方法导线的表面积大得多，第一种方法导线的表面积为：单股导线截面周长×股数×绕组总长度=2.5×3.14×1×L=7.85L，第二种方法导线的表面积为：单股导线截面周长×股数×绕组总长度=0.41×3.14×38×L=48.92L，后者是前者的48.92L/7.85L=6.2倍。导线有效使用率更高，电流更通畅，并且因为细导线较柔软，更好绕制。次级75T高压绕组用3~5根并绕即可。

入门知识" width="437" height="282" />

分层分段绕制：

在铜线的股数之外，层与段的分别也是变压器绕制中重要的一环。这种绕法主要目的是减少高频漏感和降低分布电容。例如上述变压器的绕法，初级分两层，次级分三层三段。具体是：
