自耦变压器的几种电气符号

有关自耦变压器的几种电气符号，包括单相自耦变压器，星形连接的三相自耦变压器，可调压的单相自耦变压器的电气符号，自耦变压器中电磁耦合与副边线圈的联系等。

自耦变压器的电气符号

自耦的耦是指电磁耦合，普通的变压器是通过原副边线圈电磁耦合来传递能量，原副边没有直接电的联系，自耦变压器原副边有直接电的联系，它的低压线圈就是高压线圈的一部分。

推荐：自耦变压器的规格型号

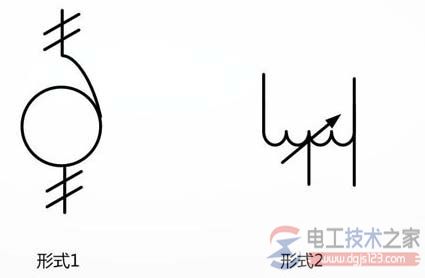

图1，自耦变压器

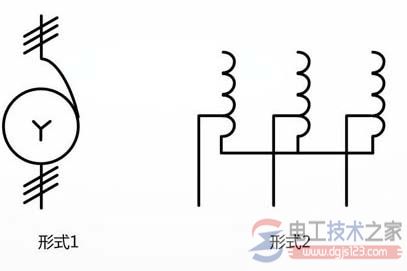

图2，单相自耦变压器

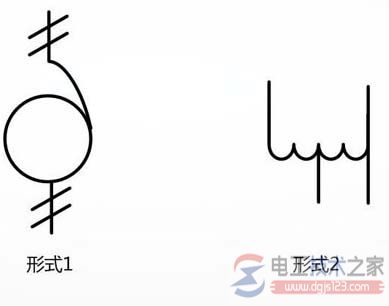

图3，星形连接的三相自耦变压器

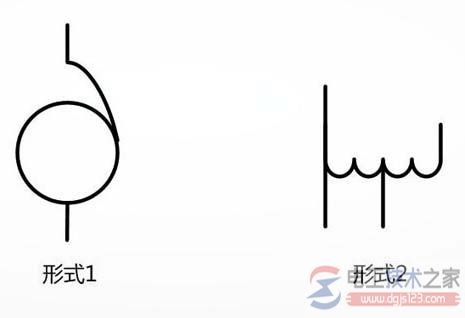

图4 可调压的单相自耦变压器
